Breite Platten-Wärmetauscher-Dichtungen des Furchungs-Muster-APV H17 für gesundheitliches

Breiter Platten-Wärmetauscher des Furchungs-Muster-APV H17 für gesundheitliche Anwendungen und Aufgaben

Plate Heat Exchanger-Operation u. -konfigurationen des Modell-H17

Plattenwärmetauscher sind eine der vielseitigsten und kosteneffektivsten Methoden für die Heizung und/oder Abkühlen von Flüssigkeiten. Das Grundmodell benutzt eine gewölbte Wärmeübertragungsplatte, um die heiße Flüssigkeit von der Kälte zu trennen und die Hitze zwischen die Flüssigkeiten zu übertragen.



Die Dichtung zwischen den Platten wird durch eine Zusatzdichtung hergestellt, die auch die durchgehenden Häfen und die Strömungsquerschnitte mit einer doppelten Sperre trennt. Die Dichtung lässt auch nicht die Flüssigkeit hinunter den Plattenkanal fließen oder ihn zum angrenzenden Plattenkanal überbrücken, wie dargestellt in Abbildung 1.



Plattenwärmetauscher können in einer Vielzahl von verschiedenen Konfigurationen verwendet werden.



Eine Konfiguration ist Rückkühlung, in der der schmutzige Kälteträger wie See-, Fluss-, See- oder Turmwasser am Plattenwärmetauscher lokalisiert wird und sauberes gereinigtes Wasser fortwährend durch die verfahrenstechnische Anlage rezirkuliert wird. Diese Konfiguration, wie in Abbildung 2 gezeigt, schützt Prozessausrüstung vor der schmutzigen abkühlenden Flüssigkeit.




Plate Heat Exchanger-Spezifikation des Modell-H17


Fläche	0.17㎡
Platten-Theta-Winkel	Horizontales 120 ° Vertikale 120 °
Verbindungs-Durchmesser	74 Millimeter
Platte runzeln Stärke	3mm
Platten-Mitte Length*-Breite	800*150 Millimeter
Platten-Form Length*Width	920*271 Millimeter



Spezifikation der Eigenschafts-H17





Absatzgebiet - der Einlassentwurf liefert eine leistungsfähige Verteilung des Produktes herüber bei der Schaffung von Turbulenz und stellt keine Toträume sicher.

Furchungsmuster - verschiedene Plattenmuster sind verfügbar, langfristige Zeit zu erzielen, sauberen Durchgang des Produktes, das verringerte Verschmutzen und optimierten CIP-Fluss zu sichern. Verschiedene, austauschbare Plattenwinkel gesundheitlichsten Anwendungen der Reihe zu den und Aufgaben.

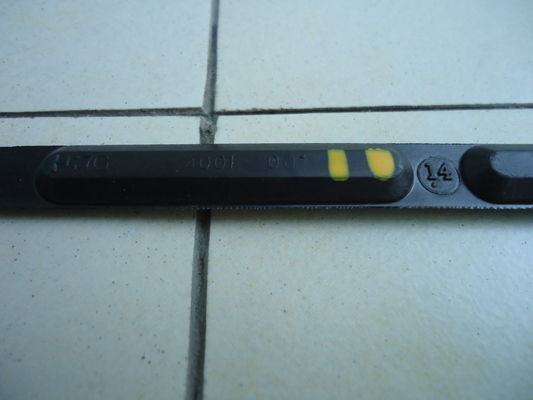

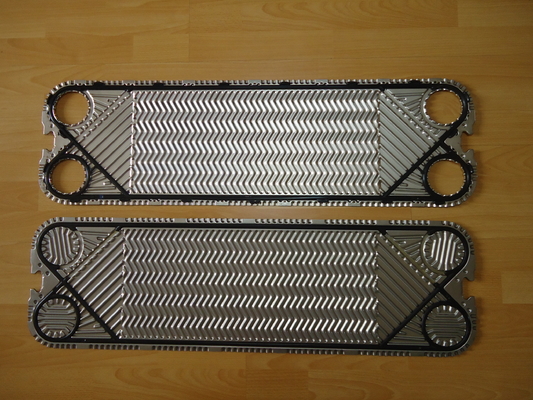

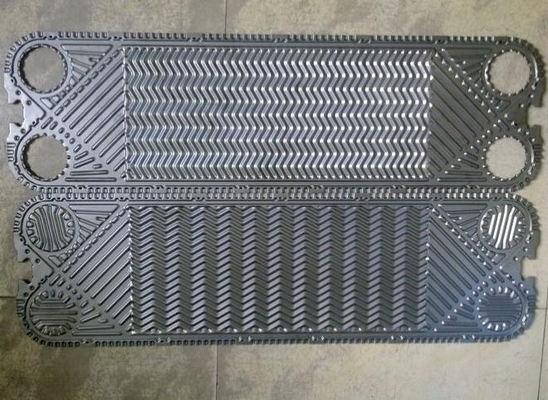

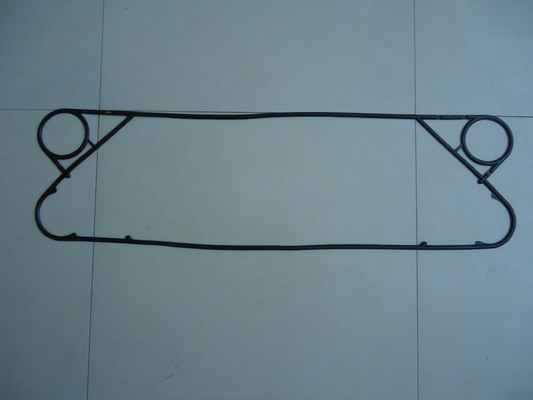

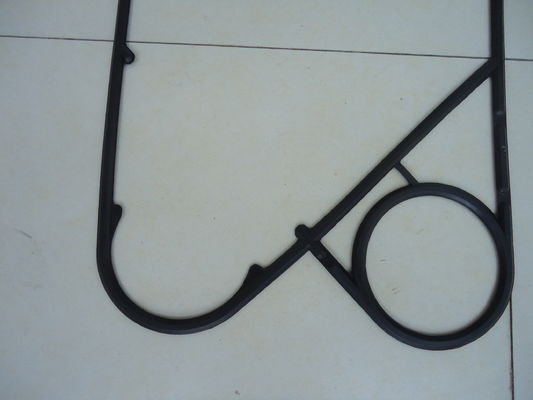

Wärmetauscher-Dichtungs-u. Platten-Bild der Platten-H17









H17 überziehen Hitze Exhcanger-Eigenschaften u. Vorteile u. Nutzen



Plattenwärmetauscher spielen eine wichtige Rolle, wenn sie den Gebrauch von Energie in vielen Heizung und abkühlende Prozesse maximieren, indem sie leistungsfähig Hitze übertragen und Hitze für verringerten Energieverbrauch und Umweltbelastung wieder herstellen.



Wärmetauscher der Platte N35 werden für die Heizung, das Abkühlen, die Kondensieren und Verdampfungsaufgaben für einige Prozesse und Anwendungen über Industrien - einschließlich Öl und gask, Marinesoldaten, Chemikalien, Erdölchemikalien, Stromerzeugung, allgemeine Industrien, HVAC-Anwendungen und Nahrungsmittel- u. Getränkeindustrie verwendet. Mit einem Jahrhundert der Erfahrung und der enormen installierten Basis weltweit, sind die M&C-Hitze-Teile nachgewiesene Entwürfe, die einen kritischen Beitrag zur Leistung, zur Leistungsfähigkeit und zur Zuverlässigkeit der Prozesse der Kunden Jahr für Jahr machen.



Eigenschaften	Vorteile	Nutzen
Waschbrettplattenentwurf	Fördert Turbulenz, verringert zu verschmutzen und optimiert CIP-Fluss	Maximierte Laufzeit Leichte Produktbehandlung
ParaClip-Dichtungssystem	Ineinander greifendichtungsunterstützung für bessere versiegelnde Integrität	Verbessertes Dichtungsleben Zuverlässige Operation
Parallelbetriebmuster	Leistungsfähiges Produktdirstribution und sogar -wärmebehandlung Weniger verschiedene Plattenvarianten verglichen mit diagonalen Flussplatten	Gute HitzeSperrträgheit   Verringerter Ersatzteilvorrat erforderte

Soem- u. ODM-PHE Dichtungs-Parameter

Die Dichtungen, die in den Plattenwärmetauschern benutzt werden, müssen Haltbarkeit in den verschiedenen flüssigen Qualitäten und in Temperatur-/Druckzuständen haben. M&C hat die folgenden Dichtungsmaterialien vorbereitet, um eine große Vielfalt von Anwendungen zu stützen.


Material	Max Use Temperature	Härte	Anwendungs-Medien
NBR	℃ 120	76±2	Alkan, Alkan und andere apolare Medien, Heizöl und anderes Mineralöl; Schmiermittel; Tier- und Pflanzenöle; Heißwasser, Salzwasser, usw.
NBR-HT	℃ 140	76±2
HNBR	℃ 150	76±2
EPDM	℃ 150	80±2	Wasser, Dampf, atmosphericozone, nicht-Erdöl-ansässig; Keton; Alkohole polares mittleres usw.
HEPDM	℃ 170	80±2
Viton A	℃ 180	80±2	Säure, Alkali, organisches Lösungsmittel, Heißöl
Viton A (ÖL)
Viton B
Viton G	℃ 200	80±2	Starke Säure, Heißöl sättigte Heißöl des Dampfs
CR	-40~60℃	75±2	Kühlmittel


Soem- u. ODM-PHE Platten-Parameter



Die Platten werden besonders von den verschiedenen Mustern vorgewählt, um optimalen Bereich und kosteneffektiven Wärmetauscher für jede Einheit zu erzielen. Diese Platten können in drei Art, h-Art, L Art, Mischungsart klassifiziert werden.



Platte runzeln



Kanalanordnung des niedrigen Winkels für niedrigeres zulässiges Druckabfall Anforderungsanwendungen;



Mischkanalanordnung, damit optionale Anordnung die optimierte Leistung gewinnt;



Kanalanordnung des hohen Winkels für höhere thermische Leistung und zulässiges Druckabfall Anforderungsanwendungen



Die Standardmaterialien



Edelstahl 304



Dieses ist das preiswerteste Wärmeübertragungs-Plattenmaterial. Es hat niedrige Korrosionsbeständigkeit und ist normalerweise in einer Stärke von 0.5mm nur verfügbar. Diese Art der Wärmeübertragungsplatte wird gewöhnlich in HVAC-Anwendungen benutzt.



Edelstahl 316



Dieses ist das allgemeinste Wärmeübertragungs-Plattenmaterial und wird in vielen Anwendungen verwendet. Edelstahl 316 hat eine hohe Korrosionsbeständigkeit und ist in der Stärke von 0.5mm bis 0.8mm gewöhnlich verfügbar.



Titan



Diese Art ist gegen chemischen Angriff, einschließlich die meisten Säure-, Chlorverbindungs-, Meerwasser- und Chlorchemikalien sehr beständig. Diese Stärke des Titans ist normalerweise von 0.5mm bis 0.6mm.



Hastelloy C276



Andere allgemeine Namen: Legierung C276, Hastelloy C, Inconel-® C-276, Hastelloy C276.

Hastelloy C276 ist eine Nickel-Molybdänchromsuperlegierung mit Wolfram hinzufügte für ausgezeichnete Korrosionsbeständigkeit in einer Vielzahl der rauen Umwelt. Legierung C-276 ist in der rauesten Umwelt wie chemischer Verarbeitung, Umweltschutz, Massen- und Papierproduktion, industrielle und städtische Abfallbehandlung und saure Erdgaswiederaufnahme weitverbreitet. Die Stärke kann von 0.6mm bis 0.8mm reichen.



SMO 254



Sandvik 254 SMO ist ein Austenitedelstahl der Hochlegierung, der für Gebrauch im Meerwasser und in anderen aggressiven Chlorverbindunglagermedien entwickelt wird. Stärke verfügbar von 0.6mm bis 0.8mm.



PHE-Platten-Eigenschaft



	EIGENSCHAFT	VORTEILE	WAS IN IT FÜR SIE IST!
	ABSATZGEBIET	Leistungsfähige Fluss-Verteilung	Verhindert schlechte Verteilung
B	GEWÖLBTER ÜBERGANGSbereich DER PLATTEN-PATTERN-HEAT	Fördert Turbulenz, setzt das Verschmutzen herab	Ausgezeichnete HitzeSperrträgheit Maximieren Sie Laufzeit
C	PLATTEN-VERRIEGELUNG	„Eckverschluß“ und „Blasenverschluss“ Konzepte stellen einen stabilen und gut ausgerichteten Plattensatz sicher, wenn die Einheit geschlossen ist	Safe und wirtschaftlicher Betrieb Hohe Brauchbarkeit Minimale Service-Stillstandszeit
D	EASYCLIP-DICHTUNGS-SYSTEM	Abgeschrägte Dichtung umrandet leicht Clip in Platz unter Verwendung Ihrer Werfer Bleibt sicher an der richtigen Stelle und stellt hohe versiegelnde Integrität zur Verfügung	Zuverlässige Operation Einfach und schnell zu ersetzen Keine Spezialwerkzeuge brauchten







PHE-Verwendungsgebiete/Gelegenheiten


Chemikalie	Coustic-Soda, Düngemittel, Erdölchemikalie, Erdölraffinerie, Öl u. fette, pharmazeutische, Schwefelsäure-Abkühlen
Nahrung	Milch, Bier, alkoholfreies Getränk, Soße, Wein, Gleiter brachte Sterilisator an
HVAC	Klimaanlage, Spitzenwarmwasserbereitung
Stahlwerk	Hochofen, Stranggießen, C.O.G, überziehend u. galvanisieren, Explosion furmace Abkühlen
Metall	Überziehen, löschend, Anodisierung und malen
Masse u. Papier	Schwarzer Alkohol, weißer Alkohol, Digestor, Hitze-Wiederaufnahme
Gewebe	Synthetische Faser, Spinnen, färbend
Zentrales Abkühlen	Meerwasser, Flusswasser, Kraftwerk, Mit-Generation, Marinesoldat und viele andere.





Wärmetauscher-abkühlende Anwendungen der Platten-H17



• Sperrwasser für Dampfturbinen
• Schmieröle der Turbine
• Hochwertiges Wasser benutzt in abkühlenden Durchgängen des Ständers
• Drüsendichtungsöle
• Transformatoröle
• Kraftstoffverbrauchelement-Teichwasser
• Neutronschild
• Energie steht bereit
• Endlosschleife, die unter Verwendung des Meeres, des Flusses oder der Kühltürme abkühlt
• Druckbehälterabkühlen



Platten-Wärmetauscher-Bild











M&C-Hitze-Teil-Unternehmensprofil



Die M&C-Hitze-Teile Co., Ltd. wird in Wuxi, Jiangsu gegründet. M&C wird auf entwerfende und Herstellungswärmeübertragungsausrüstung der hohen Qualität spezialisiert. Die Produktpalette enthält Platten u. Dichtungen, Plattenwärmetauscher, gasketed Wärmetauscher und bronzierte Wärmetauscher. So wie einer der wenigen Produzenten weltweit, M&C Lösungen mit optimalen thermodynamischen Entwürfen für verschiedene Industrien und praktisch alle Anwendungen anbietet.

M&C versehen Sie mit one-stop Zusatzservice, Multuplemarke u. mehrfachen vorbildlichen Alternativen für Ihre Wahl. Wir erfüllen alle Ihre Bedingungen des Plattenwärmetauschers und halten Ihre Maschine, durch unsere reiche Lagerung und schnelle Antwort contunously zu laufen.

Außerdem haben wir ein strenges Qualitätskontroll- und Kundendienstsystem, vom Material kaufend zum Endproduktpaket, bis das Produkt in gutem Zustand empfing. Unsere Produkte sind auf der ganzen Erde auf den verschiedenen Gebieten weitverbreitet gewesen.







M&C überziehen Wärmetauscher-Platten u. Dichtungen, die andere Modelle sich empfehlen



Sondex/Danfoss - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 und so weiter;

APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL und so weiter;

Tranter/Swep - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 und so weiter;

API/Schmidt - Sigma 7, Sigma 9, Sigma 13, Sigma 26, Sigma 27, Sigma 36, Sigma 66, Sigma 106, Sigma 229, Sigma-Stern 45, Sigma-Stern 90 und so weiter;

Vicarb - V4, V13, V20, V28, V45, V60, V100, V110, V130 und so weiter;

Hisaka - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 und so weiter;

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, NT250M, NT250L und so weiter;

Funke - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 und so weiter;

Thermowave - TL200SS/PP, TL250SS/PP, TL400SS/PP. TL650SS/PP und so weiter;

DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M und so weiter;

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 und so weiter;



M&C-Platten-Wärmetauscher-Waren bereit zur Lieferung
