Produktdetails:
Zahlung und Versand AGB:
|
| Dichtungsmaterial: | NBR/HNBR/EPDM/Viton A/Viton G/FPM | Plattenmaterial: | AISI 304/AISI 316/Titanium/TiPa/Nickel/SMO254/Alloy 904L |
|---|---|---|---|

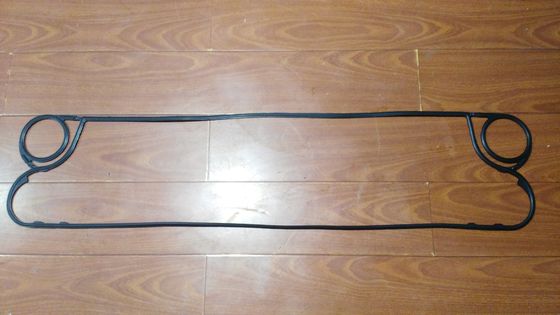

| Dichtungs-Mitte-Größe: | 870*122mm | Dichtungsformgröße: | 964.4*215.9mm |
| Dichtungs-Stärke: | 4.4mm | Übergangsbereich: | 0.18㎡ |
| Dichtungs-Loch-Durchmesser: | 65mm | Maximale Temperatur: | ℃ 220 |
| Maximaler Druck: | 25bar | Platten-Form-Größe: | 978*232mm |
| Markieren: | M6M Heat Exchanger Gaskets,Vernickeln Sie Plattenwärmetauscherdichtungen |
||
Spezieller Kanal widegap chemische Industrie des Modells runzelte Plattenwärmetauscher Fischer E-18
Wärmetauscher-Einleitung der Platten-E18
Wärmetauscher der Platte E18 werden speziell für die Lebensmittelindustrie entwickelt und optimiert. Eine ery breite Palette v von verschiedenen Systemen kann angeboten werden. Plattenoberflächen von 0,05㎡ zu 1.5㎡ und Durchsätze bis 500m zu ³ /hr sind verfügbar.
Wärmetauscher-Dichtungs-und Platten-Parameter der Platten-E18
| Gummiart | NBR | EPDM | VITON/FKM | HNBR |
| Einsatztemperatur | -20°C- +130°C | -50°C-+150°C | -30°C-+251°C | -15°C- +160°C |
| Flüssige Medien |
Wasser Meerwasser Mineralöl Salzlösung |
Heißwasser Dampf Säure Alkali |
Widerstand der hohen Temperatur Starke Oxydationsmittel Öl Säure und Alkali |
Hohe Temperatur Mineralöl und Wasser |
| Eigenschaft | Einfacher als die traditionelle Dichtung, Hochdruck, hohe Temperatur, längeres Leben zu ersetzen, sollte nicht geleckt werden | |||
| Material der Platte | Entsprochene flüssige Arten | |
| Edelstahl (SUS304,316 usw.) | Reines Wasser, normales Wasser, Mineralölusw. | |
| Ti, Ti-PD | Meerwasser, salziges Wasser, Mineralwasser usw. | |
| 20Cr, 18Ni 6Mo (254SMO) | Verdünnte Schwefelsäure, organische Wasserlösung usw. | |
| Ni | Hochtemperatur- und Konzentrationsscharfe soda | |
| Hastelloy-Legierung (C276, D205, B2G) | Starke Schwefelsäure, Salzsäure, Phosphorsäure | |

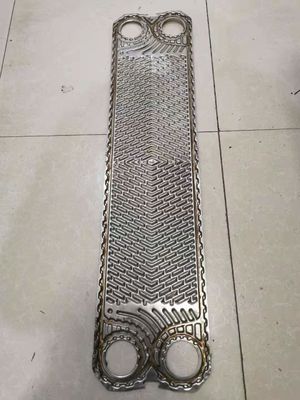

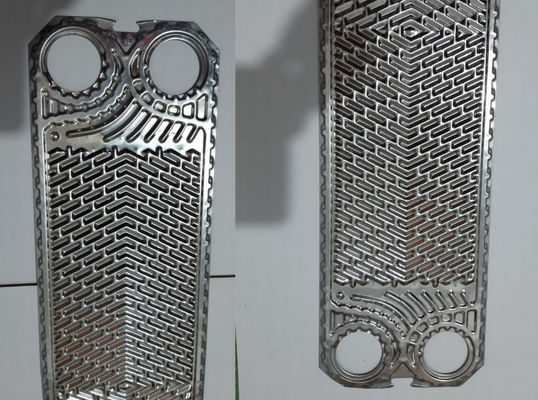

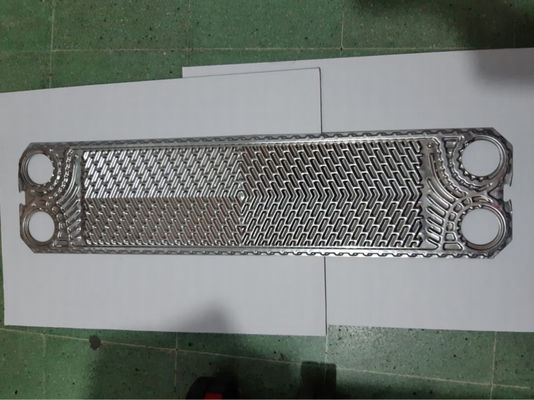

| Stärke der Platte | 0.5mm/0.6mm/0.7mm/0.8mm/0.9mm/1.0mm | |
| Platten-Form-Größe | 978*232mm | |
| Platten-Mitte-Größe | 870*122mm | |
| Übergangsbereich | 0.18㎡ | |
| Winkel-Loch-Durchmesser | Φ65 | |
| Dichtungs-Stärke | 4.4mm | |
| Funktions-Druck | <> | |
| Platten-Theta | Niedriges Theta und hohes Theta | |
| Platten-Loch | Kanalblech mit 4 Löchern, Endplatte ohne Löcher |
|
Wärmetauscher-Vorteil der Platten-E18
| Kompaktbauweise | Hohe thermische Leistungsfähigkeit |
| Abmontierbar für Reinigung und Wartung | Kann zusätzliche Wärmeübertragungsplatten haben hinzufügte wenn erforderlich |
| Passend für die hygienischen und industriellen Anwendungen | Passend für Gebrauch mit Dampf |
| Nahrung-sicheres Material | CIP System-anwendbar |
| Einfache Reinigung | Ein Qualitätsprodukt |
| Niedrige Instandhaltungskosten | Lange Nutzungsdauer |
| Profilveränderungen für in hohem Grade effektive Fluss-Verhältnisse | Spezielle Platten für Dampfkondensation |
| Günstiges Verhältnis des Preises/Leistung | Freundlicher Service |
| Hohe Betriebssicherheit | Kompaktheit |
| Hohe Wirksamkeit | Weit reichende Einsatzmöglichkeiten |
| Nahrung-sichere Materialien | CIP-fähig |
| Einfache Reinigung | Österreichisches Produkt der hohen Qualität |
| Niedrige Instandhaltungskosten | Lange Lebensdauer |
| Verschiedene Profile verfügbar | Verschiedene Technologien von Dichtungen |
| Plattenoberfläche von 0.05㎡ zu 1.5㎡ | Durchsatz bis 500m ³ /hr |
| Spezielle Platten für Dampfkondensatore |
Wie man Wärmetauscher-wann Wartung der Platten-E18 installiert?
1 Trennungsröhren von der Druckplatte
• Trennungsröhren von der Druckplatte
Herausnehmen Wärmetauscher-Platten
• entfernen Sie die Nüsse (12a) gegen rechtsläufiges
• losen alle Nüsse für Spannbolzen (12) kreuzweise
• schrauben Sie Nüsse für Spannbolzen (12) von Spannbolzen (1) ab
• entfernen Sie Waschmaschine für Bindungsstange (13)
• entfernen Sie Spannbolzen (1)
• Stoßdruckplatte (10) weg von Plattensatz
• schwingen Sie heraus erste Wärmetauscherplatte unten 20 - 30 cm in longitudal
Richtung [1]
• schwingen Sie heraus Platte seitlich unter einem Winkel von
30 - 45° [2]
• entfernen Sie die Platte den Rahmen
• entfernen Sie Platte durch Platte auf die gleiche Weise
• beobachten Sie die Reihenfolge und die Gesichtsposition von Platten - nach säubernd ihnen muss sein
zurück installiert der gleichen Weise
Säubern 2 von Wärmetauscher-Platten
• spülen Sie jede Platte mit passenden Informationen des Reinigungsmittels (weder müssen Angriffsdichtung noch -platte), über passende Reinigungsmittel kann vom Wärmetauscherhersteller erreicht werden aus
• saubere Platten mit einer weichen Bürste
• nicht ausgetauscht zu werden Dichtungen:
- vermeiden Sie das Tränken der Platte in Reinigungslösung
• ausgetauscht zu werden Dichtungen:
- tränken Sie Platte in der heißen Reinigungslösung (ca. 100°C)
• an den starken Schichten Skalierung:
- tränken Sie Platte in der heißen Reinigungslösung (ca. 100°C)
Verwenden Sie NICHT:
- Stahlbürste
- Stahlschaber oder ähnlich
3 wieder zusammenbauend
• installieren Sie wieder die gesäuberten Platten wieder
beobachten Sie
- ursprüngliche Reihenfolge und Position jeder Platte (gemäß der Zahlen und der Plattenanordnungszeichnung)
- Dichtungen installiert und im guten Auftrag
• geeignete einzelne Platten (seitliche Einfügung darunter 30 - 40°inclination)
• Stoßdruckplatte (10) zum Platte plack
• fügen Sie Spannrückseite der bolzen (1) in den seitlichen Schlitzen wieder ein
• Sitzwaschmaschinen für Spannbolzen (13) zu den Spannbolzen (1)
• spannen Sie den Plattensatz mit den Nüssen für Spannbolzen (12)
- gleichmäßig
- kreuzweise
- beobachten Sie Parallelismus zwischen Druckplatte (10) und Rahmenplatte (4)
• beobachten Sie tesnioning Grenze auf Namensschild
• vermeiden Sie:
- Overtensioning (unterhalb der min. Spanngrenze auf Namensschild)
- zu wenig spannend (über max. Spanngrenze auf Namensschild)
• regeln Sie die Nüsse für Spannbolzen (12) durch Montage die Nüsse (12a)
• schließen Sie Röhren wieder an
• laufen Sie Wärmetauscher gemäß Abschnitts 6 an
