Rahmen-Wärmetauscher-Platte des Edelstahl-VT405 für Bier-Weinindustrie

Edelstahl-Rahmen-Art Platten-Wärmetauscher VT405 für Bier-/Weinindustrie



Platten-Wärmetauscher-Einleitung



Im PHE schaffen die Platten einen Rahmen, in dem die Platten mit Titeln und Bindungsstangen gedrückt werden, und die Dichtung wird durch Dichtungen garantiert. Dichtungen, zusätzlich zu ihrer Dichtwirkung, dienen, den Fluss der Flüssigkeiten zu verweisen und werden entlang die Nuten an den Rändern der Platten gesetzt.



Die maximalen Temperaturen, die für das Versiegeln von Wärmetauschern verwendet werden, sind zwischen 80℃ und 200℃, während Druck Stange 25 erreichen kann.

Dichtungen sind in den verschiedenen Arten des Butyls oder des Silikonkautschuks verfügbar.



Die Haupteigenschaften dieser Arten der Wärmetauscher sind:

- schneller und einfacher Abbau für das Säubern und Kontrollfunktionen

- Anpassung an variable Betriebsbedingungen durch das Addieren oder das Entfernen von Hitzeplatten, um den installierten thermischen Fluss zu ändern

- keine flüssigen Lecks wegen der nicht-perfekten Dichtung der Dichtungen verseuchen nicht, die andere Flüssigkeit aber werden weg verwiesen

- Materialien, die schlecht dem Löten, wie Titan angepasst werden, werden benutzt möglicherweise

- die Dichtungen begrenzen die maximalen Druck- und Temperaturwerte

- möglicherweise hohe Kosten wegen des Entwurfs von Formen, von Pressen und von allem Produktionsverfahren

- hohe Kosten der Dichtungen



Plate Heat Exchanger-Spezifikation des Modell-VT405




Fläche	0.34㎡
Platten-Theta-Winkel	Horizontales 118° vertikales 118°
Verbindungs-Durchmesser	111 Millimeter
Platte runzeln Stärke	3,8 Millimeter
Platten-Mitte Length*-Breite	855*257 Millimeter
Platten-Form Length*Width	1024*429 Millimeter



Wärmetauscher-technische Informationen der Platten-VT405





Art	Breite (Millimeter)	Länge (Millimeter)	Max.Volume-Fluss (m-³ /h)	Rahmen Max Connection Sizes /Painted (DN)	Max Connection Size-/Edelstahl-Rahmen (DN)	Max.Working-Druck (Stange)
VT04	128	549	16	32	32	25
VT10	215	781	40	50	50	16
VT20	340	999	100	80	65	18
VT40	426	1400	210	125	100	25
VT80	615	1767	500	200	150	25
VT2508	1210	2490	3200	500		12

Wärmeübertragungs-Platte: Edelstahl 316L.

Dichtung: NBR, EPDM, Viton und andere auf Anfrage.

Portverbindung: Unlinierter, Metallgezeichneter, angehobener geschweißter Hals-Flansch und andere auf Anfrage.

Maximaler Prüfdruck: 230 psig (barg 16)

Maximale Auslegungstemperatur: 370 ° F (°C) 190, abhängig von Dichtungsauswahl



Dichtungs-Material	Temperatur	Flüssigkeit
Viton A/FKM	-5~180 ℃	Säure, Alkali-Flüssigkeit, usw.
Viton G	-5~220 ℃	Hohe Konzentrations-Säure, hohe Konzentrations-Alkali-Flüssigkeit, usw.
HNBR	-15~150 ℃	Mineralwasser der Hochtemperatur, Heißwasser-, Hochtemperaturöl, usw.
NBRHT	-15~120 ℃	Wasser, Meerwasser, Mineralöl, Salzwasser
NBR	-15~110 ℃	Wasser, Meerwasser, Mineralöl, Salzwasser
HEPDM	-25~170 ℃	Heißwasser, Dampf, schwache Säure, schwaches Alkali
EPDM	-25~150 ℃	Heißwasser, Dampf, schwache Säure, schwaches Alkali

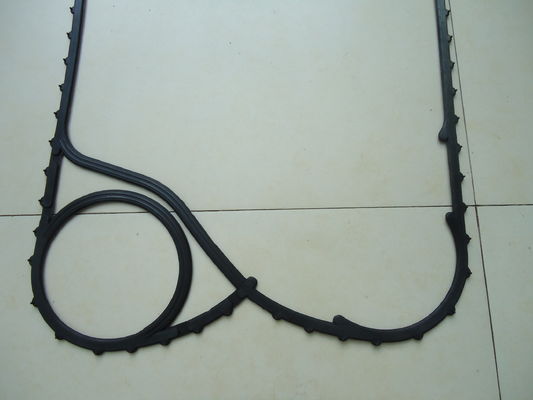

Wärmetauscher-Dichtungs-u. Platten-Bilder der Platten-VT405









Platten-Wärmetauscher VT405 Gasketed - systematische Produkt-Vielzahl Varitherm



Ob, in der Heizung oder im Abkühlen von Flüssigkeiten, Partikel von bis 2mm, in kondensierenden Dämpfen oder im Gas, das abkühlen und im Gas an Größe enthalten, das in den spezielle Fälle Varitherm-Plattenwärmetauschern die Feuchtigkeit entzieht, eine überzeugende Lösung mit der breitesten Strecke der möglichen Anwendungen anbieten.



Die Varitherm-Reihe hat zwei überzeugende Argumente zu seinen Gunsten. Erstens gibt es eine breite Palette verfügbaren Materialien, von den einschließlich 1.40301/AISI304, Nickel-ansässige Legierung, Incolloy, Nickel, Tantal und Titan. Zweitens kommt sie mit einem einzelnen Plattensatz, der leicht erweitert werden kann, um Ihren zukünftigen Bedarf zu erfüllen. Und dieses macht die Varitherm-Reihe die optimale wirtschaftliche Lösung für gerade ungefähr jede Anwendung.



Vorteile auf einen Blick
Funktionierendruck bis 25 Stangen, Berstdruck bis 32,5 Stangen	Platten in den verschiedenen Größen, in den Furchungen und in den Materialien	Kleber-freies LocIn-Dichtungssystem für vorbildliche Größen VT20-VT80
NBR-, EPDM- und FPM-Dichtungsmaterialien	Spezielle Dichtungsmaterialien, wie Silikon, Hypalon und Butyl verfügbar auf Anfrage	Lackierte Rahmen für alle vorbildlichen Größen
Edelstahlrahmen für vorbildliche Größen VT04 zu VT80



Nutzen auf einen Blick

Hohe Stufe der Produktionssicherheit Effektive Wärmeübertragung Kompaktbauweise Niedriges Durchsickernrisiko Einfache Wartung



Leichte Produktbehandlung



Die leichte Behandlung von den Produkten, die durch die weiche Furchung verursacht werden, trifft das Varitherm die offensichtliche Wahl für die Nahrungsmittelindustrie.





PHE-Art von Safetherm und von Varitherm



Safetytherm	VT10 VT20 VT40
Varitherm	VT04 VT10 VT20 VT40 VT80 VT130 VT180 VT250 VT405 VT805 VT1306 VT2508



Rahmen VT405



PHEs sind in den verschiedenen anwendungsspezifischen Rahmenversionen verfügbar. Die grundlegenden Versionen sind die c- und b-Entwürfe, wenn der b-Entwurf vor allem für längere Plattensätze verwendet ist. Varianten dieser Entwürfe werden durch weitere Abkürzungen markiert.





Spezielle Stahlversionen Stianless werden im Nahrungsmittel und in den pharmazeutischen Anwendungen eingesetzt möglicherweise und mit.einschließen Zwischenplatten für das Trennen der einzelnen Abschnitte.

Einige Rahmen werden mit Höhe-justierbaren Basis ausgerüstet





Wie man Platten-Wärmetauscher-Wartung zur Verfügung stellt?



Plattenwärmetauscherwartung wird durch zwei eindeutige Methoden zur Verfügung gestellt:

• Saubere an der richtigen Stelle (CIP) Wartung vor Ort.
• Autorisierte Reinigungsexterne Wartung der anlagen.

Der grundlegende Unterschied zwischen diesen zwei Methoden ist nicht wie, aber wo und das die Wartung durchführt. CIP wird in der Produktionsanlage für Sofortwiederherstellung und anhaltenden Ausrüstungsgebrauch durchgeführt, und es normalerweise wird von der Person verantwortlich für Wartung durchgeführt. Die Benutzung und die autorisierte Reinigungsanlage für Wartung erfordert das Entfernen der Ausrüstung und sie zu einer Anlage außerhalb der Anlage versendend, wo Wartungspersonalservice der Plattenwärmetauscher bestätigte. Ein näherer Blick an jeder Methode hilft shel Licht, auf dem am besten ist.



CIP-Wartung wegen der Vorteile von schnellen turmarounds in einem Wartungszyklus, CIP ist eine attraktive Wartungsmethode. Sie ist schneller, bequemer und einfach. Es ist auch eine bevorzugte Reinigungsmethode, wenn besonders ätzende Flüssigkeiten verarbeitet werden. Gewöhnlich würde eine CIP-Operation sein, wie folgt:

• Die Plattenwärmetauschereinheit wird abgestellt.
• Alle Flüssigkeiten sind flossen die Einheit. Einpassageneinheiten sind selbstentleerend. Multidurchgangseinheiten erfordern möglicherweise spezielle Ablauflöcher.
• Die vorgewählte Reinigungslösung wird durch die Einheit in einem Unterseite-zuspitzenfluß verteilt, um die Einheit total zu überschwemmen und Lenkung zu verhindern. Wenn es bestimmt wird, dass die Lösung nicht mehr mit den Substanzen innerhalb der Einheit reagiert, ist die Reinigung komplett.
• Die Einheit wird von der Reinigungslösung und abgelassen ausgespült gegebenenfalls mit Wasser und zurück online sich zu setzen.

Autorisierte Reinigungsanlagen. Die Nachteile der autorisierten Reinigungsanlagen neigen, durch die ehrlichen Kosten gemessen zu werden und selten für die wirklichen Vorteile erzielte.



An einer autorisierten Reinigungsanlage wird jede Platte und kontrolliert sichtlich aufgezeichnet, um zu bestimmen, wenn sie die Erneuerung verdient. Der Kunde wird informiert, wenn irgendeine Platte und warum underviceable ist. Die Anlage kontrolliert sein databased zum conirm die ursprünglichen Spezifikationen des Plattenwärmetauschers und leitet dann eine sorgfältige Sichtprüfung von Dichtungen und von Kontaktstellen auf den restlichen Platten, um zu bestimmen, wenn es irgendeine Abnutzung oder offensichtliche Änderung von der ursprünglichen Spezifikation gibt. Dann wird die genaue Reinigung und der erforderte Behandlungsprozeß bestimmt.



Platten werden jedem heißen ätzenden Abstreifen und/oder einem manuellen Verfahren für Dichtung und Entzundern Druck-gewaschen, ausgespült und unterworfen. Sie werden Immersion in einer Vielzahl von den Säuren unterworfen, die mit dem Plattenmaterial, um die Balance aller möglicher foulants zu entfernen kompatibel sind. Gesäuberte Platten werden völlig sichtlich kontrolliert und eine 10-Prozent-Probenahme von Platten sind das geprüfte Färbungdurchdringungsmittel. Jede geprüfte Platte wird mit Färbung gespritzt und kontrolliert unter eltraviolet Licht, um alle mögliche Splintlochlecks oder -sprünge zu lokalisieren. Nach diesem Verfahren werden Platten wieder Druck-gewaschen und ausgespült, um alle Spuren der Färbung zu entfernen.



Platten sind dann mit einem Kleber der Dichtung Soem-Spezifikt. wieder--gasketed, der Feldreparatur erleichtert, wenn es angefordert wird. Platten empfangen eine gründliche Inspektion, bevor sie verpackt werden und versendet werden. Einheiten werden hydrostatisch vor Versand geprüft.



Platten-Wärmetauscher-Bilder





M&C-Hitze-Teil-Unternehmensprofil



Die M&C-Hitze-Teile Co., Ltd. wird in Wuxi, Jiangsu gegründet. M&C wird auf entwerfende und Herstellungswärmeübertragungsausrüstung der hohen Qualität spezialisiert. Die Produktpalette enthält Platten u. Dichtungen, Plattenwärmetauscher, gasketed Wärmetauscher und bronzierte Wärmetauscher. So wie einer der wenigen Produzenten weltweit, M&C Lösungen mit optimalen thermodynamischen Entwürfen für verschiedene Industrien und praktisch alle Anwendungen anbietet.

M&C versehen Sie mit one-stop Zusatzservice, Multuplemarke u. mehrfachen vorbildlichen Alternativen für Ihre Wahl. Wir erfüllen alle Ihre Bedingungen des Plattenwärmetauschers und halten Ihre Maschine, durch unsere reiche Lagerung und schnelle Antwort contunously zu laufen.

Außerdem haben wir ein strenges Qualitätskontroll- und Kundendienstsystem, vom Material kaufend zum Endproduktpaket, bis das Produkt in gutem Zustand empfing. Unsere Produkte sind auf der ganzen Erde auf den verschiedenen Gebieten weitverbreitet gewesen.







M&C überziehen Wärmetauscher-Platten u. Dichtungen, die andere Modelle sich empfehlen



Sondex/Danfoss - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 und so weiter;

APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL und so weiter;

Tranter/Swep - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 und so weiter;

API/Schmidt - Sigma 7, Sigma 9, Sigma 13, Sigma 26, Sigma 27, Sigma 36, Sigma 66, Sigma 106, Sigma 229, Sigma-Stern 45, Sigma-Stern 90 und so weiter;

Vicarb - V4, V13, V20, V28, V45, V60, V100, V110, V130 und so weiter;

Hisaka - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 und so weiter;

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, NT250M, NT250L und so weiter;

Funke - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 und so weiter;

Thermowave - TL200SS/PP, TL250SS/PP, TL400SS/PP. TL650SS/PP und so weiter;

DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M und so weiter;

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 und so weiter;



M&C-Platten-Wärmetauscher-Waren bereit zur Lieferung
