DN32 der Verbindungs-S4 S4A Sondex Stahl-AISI 304 Rahmen Platten-des Wärmetauscher-für Milch-Bier

Platten-Wärmetauscher der Verbindungs-DN32 der Größen-S4/S4A Sondex mit materiellem Rahmen des Edelstahl-AISI 304 für Milch/Beer-Firma

S4-/S4Aplatten-Wärmetauscher-Bau




Die Art S4A und S8A-Plattenstrecke mit Längen bis 0.75m (2,5 ft) und einem „langen“ thermischen Muster umfassen viele Aufgaben bis 6 m-³ /h (26 gpm) in einer Lösung des einzelnen Durchlaufs und bedeuten, dass alle Verbindungen auf der Hauptseite sind, dieses, sicherstellen einfache Rohr- und Service-Arbeit, und indem sie den Austauscher für Service abbauen, müssen keine Rohre entfernt werden.



Diese Plattenstrecke ist für eine kleine Pasteurisierung bis 3,000 l/h (abhängig von der Art des Produktes und des Temperaturverlaufs) bestimmt und eine leichte und weiche Produktbehandlung sicherstellt.



Die Wärmeübertragung wird, wenn das warme Medium Energie durch das dünne überträgt, starke Flussplatten zwischen den Kanälen erreicht und es an das kalte gegenüberliegende Medium liefert, ohne die zwei Medien zu mischen. Gegenläufige Fluss creats die optimale Leistungsfähigkeit. Der Platten- und Einlassentwurf erlaubt effektives, einfaches CIP (das Säubern an der richtigen Stelle) aller „Fluss“ Oberflächen.

S4-/S4Amodell-Plate Heat Exchanger-Spezifikation


Fläche	0.04㎡
Platten-Theta-Winkel	Horizontales 130° horizontales 130°
Verbindungs-Durchmesser	28mm
Platte runzeln Stärke	2,35 Millimeter
Platten-Mitte Length*-Breite	381*70 Millimeter
Platten-Form Length*Width	449*140 Millimeter

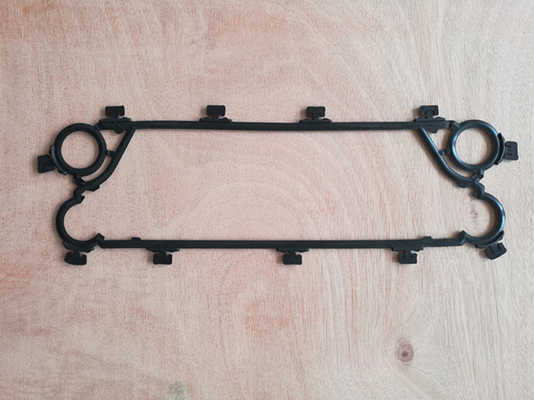

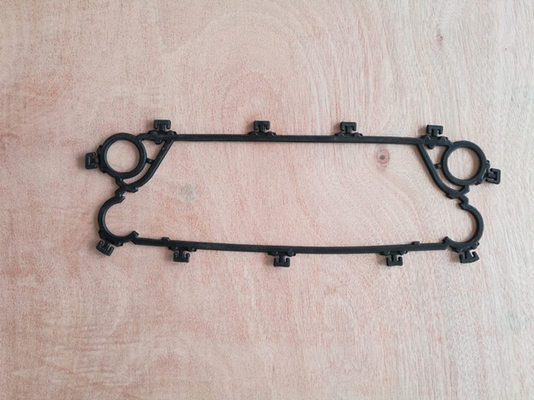

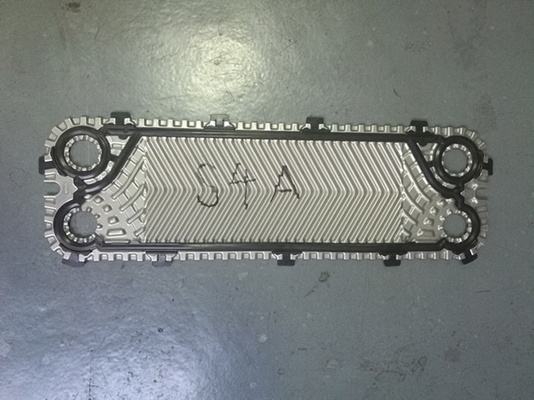

S4-/S4Aplatten-Wärmetauscher-Dichtungs-u. Platten-Bilder





S4-/S4Arahmen



Zahl von Platten	L (Rahmenlänge) (Millimeter)	W (Millimeter)	H (Millimeter)	Gewicht maximal, leer (Kilogramm)	Verbindungsart
S4A IG16
7-34	270	200 (7,87")	473 (18,62")	44	1,25“ verlegtes Rohr 1" Molkereiverband
35-45	320			47
46-68	420			56
69-90	520			63
S4A IS16
7-21	434	200 (7,87")	621 (24,45")	46	1,25“ verlegtes Rohr 1" Molkereiverband
22-32	634			49
33-55	1034			58
56-78	1334			65



S4-/S4Aplatten-Wärmetauscher-technische Daten



Art		S1	S4A	S6A	S8A
Max. Arbeitsdruck	PN (Stange)	10,16
Betriebstemperatur des Maximums	°C	Bis 180
Betriebstemperatur Min.		-10
Flussmedium		Wasser und verschiedene Flüssigkeiten, Dampf
Volumen/Kanal	Ich	0,09	0,17	0,13	0,21
Verbindungsgröße		DN32/1.25“
Verbindungsart		1,25“ Rohr oder verlegtes Rohr im Edelstahl oder im Titan (andere Materialien verfügbar auf Anfrage) DN 25/1" Molkereiverband (für die Nahrung/gesundheitliche Industrierahmen einzig)
Plattenmaterial		Edelstahl en 1,4404 (AISI 316L), en 1,4301 (AISI 304), SMO254, Hastelloy C276, Titan-GR.1 Andere Materialien verfügbar auf Anfrage
Plattenstärke	Millimeter	0,5 Andere Materialien verfügbar auf Anfrage
Dichtungsmaterial		NBR, EPDM, FKM Andere Materialien verfügbar auf Anfrage
Dichtungszubehörart		Sonder-Verschluss
Zwischenlagen in den Verbindungen		Gummi-NBR, EPDM, FKM Edelstahl en 1,4404 (AISI 316L), en 1,4301 (AISI 304), SMO254, Hastelloy C276, Titan-Gr.1
Feld		Gemalter Rahmen, Farbe RAL 5010 (andere Farben verfügbar auf Anfrage) Edelstahlrahmen, bestimmt für die gesundheitlichen Anwendungen (z.B. Nahrung und Milchindustrien)
Feldmalereispezifikation		Verfügbar malen für Korrosionskategorien C2L, C4M, C5M



PHE-Platten-Eigenschaft



	EIGENSCHAFT	VORTEILE	WAS IN IT FÜR SIE IST!
	ABSATZGEBIET	Leistungsfähige Fluss-Verteilung	Verhindert schlechte Verteilung
B	GEWÖLBTER ÜBERGANGSbereich DER PLATTEN-PATTERN-HEAT	Fördert Turbulenz, setzt das Verschmutzen herab	Ausgezeichnete HitzeSperrträgheit Maximieren Sie Laufzeit
C	PLATTEN-VERRIEGELUNG	„Eckverschluß“ und „Blasenverschluss“ Konzepte stellen einen stabilen und gut ausgerichteten Plattensatz sicher, wenn die Einheit geschlossen ist	Safe und wirtschaftlicher Betrieb Hohe Brauchbarkeit Minimale Service-Stillstandszeit
D	EASYCLIP-DICHTUNGS-SYSTEM	Abgeschrägte Dichtung umrandet leicht Clip in Platz unter Verwendung Ihrer Werfer Bleibt sicher an der richtigen Stelle und stellt hohe versiegelnde Integrität zur Verfügung	Zuverlässige Operation Einfach und schnell zu ersetzen Keine Spezialwerkzeuge brauchten





PHE-Dichtungs-Art



Überprüfen Sie bitte ihr sind drei, die allgemeine vorbildliche Dichtungsart immer in Sondex-Marke benutzt werden.





PHE-Platten-Art



„Stellen Sie Platte mit Flussplatte der Dichtung "" gelassener Handmit Dichtung "" rechter Flussplatte mit Dichtung“ Endplatte mit Dichtung“ an



                        Thermische lange Platte                                                  Thermische kurze Platte







• Hängendes System: Platten kennzeichnen ein verstärktes hängendes System. Das hängende System hilft den Platten, der starken Festziehenkraft zu widerstehen und verhindert Versetzung und Eckeinstürze. Dieses macht Platten eine feste Investition, da die Lebenszeit der Platten erhöht wird und Service-Dauer verringert wird.
• Absatzgebiet: Das Absatzgebiet auf Platten ist entworfen, um stagnierende Zonen zu verhindern und eine sogar Verteilung der Medien über der gesamten Platte sicherstellt. Außerdem ist der Druckabfall des Absatzgebiets minimal und stattdessen auf dem Wärmeübertragungsbereich verwendet, der bessere Wärmeübertragungs-Leistungsfähigkeit ergibt.
• Wärmeübertragungsbereich: Mit einem maximierten Wärmeübertragungsbereich sind wir in der Lage, die Gesamtanzahl von den Platten zu verringern, die für optimale Leistung benötigt werden. Unsere Plattenmuster werden für jede Anwendung eingestellt und die bestmöglichen Bedingungen für Lösungen der Wärmeübertragung zur Verfügung zu stellen. M&C ließ Sie Anwahl Ihre Leistungsfähigkeit und Skala hinunter Ihren Energieverbrauch.



M&C-Platten-Wärmetauscher-Service und Wartung



Wir können Ihnen helfen, die Probleme zu vermeiden, bevor sie mit einer besonderen programmierung entstehen und von der vollen Wartungsunterstützung bis zu der ad hoc Instandhaltung reichen. Wir arbeiten den passendsten Zeitplan mit Ihnen aus, um Leistungsdiagnosen, Plattenmit schnellem Ersatz cheaning und -inspektionen, Fehlerüberprüfung durchzuführen und Reparaturen wie erforderlich.



Unsere erfahrenen Techniker bauen schnell Ihre Wärmetauscher ab und säubern sachverständig jede Platte unter Verwendung der wirtschaftlichen, umweltfreundlichen Methoden. Wir haben Ihre Installation, die an der vollen Kapazität wieder in kürzester Zeit unternehmungslustig ist. Wir sind vollausgebaut, CIP wo möglich durchzuführen (an Ort und Stelle säubernd).



Wenn Ihr Plattenwärmetauscher fehlerhaft oder leistungsschwach ist, stellen unsere Reparaturdienstleistungen Ihre Installation zu Arbeitsauftrag sofort wieder her. Wir ersetzen die defekten oder getragenen Dichtungen sowie die schädigenden oder undichten Platten, mit Vorlagen oder hochwertigem Ersatz, die tadellos die Spezifikationen Ihrer Installation zusammenbringen.



Wir kann Ihre gegenwärtige Einrichtung auch analysieren, um, wenn die Installation optimiert werden kann, zum Beispiel indem wir die Anzahl von Platten im Wärmetauscher zu bestimmen erhöhen. Dieses ist eine Verbesserung für Ihr gesamtes System, als leistungsfähigere Wärmetauscher, die Gesamtleistung bei der Senkung der Energiekosten zu verbessern.



Was auch immer Ihr Bedarf, unsere Teams des engagierten Services bereitsteht, um zu helfen.



Qualitätskontrolle



Unsere Qualitätskontrollinspektoren überprüfen penibel die Platten für Defekte. Wir führen Färbungstests durch, um mögliche Lecks in den Platten zu entdecken und führen Gastests für Ammoniak Grundplattewärmetauscher durch.



Jede Platte muss unsere strengen Qualitätsnachfragen befriedigen, bevor sie zu unseren Kunden, zum einer dauerhaften Lösung mit einer langen Lebenszeit sicherzustellen versendet wird.



Wir sind in der Lage, Diagnosen am Ort durchzuführen. Wenn wir undichte Platten in Ihrer gegenwärtigen Installation freilegen, können wir sie durch leistungsstarke Platten ersetzen, die das relability und die Leistungsfähigkeit Ihres Systems erhöhen.





Platten-Wärmetauscher-Bilder









M&C-Hitze-Teil-Unternehmensprofil



Die M&C-Hitze-Teile Co., Ltd. wird in Wuxi, Jiangsu gegründet. M&C wird auf entwerfende und Herstellungswärmeübertragungsausrüstung der hohen Qualität spezialisiert. Die Produktpalette enthält Platten u. Dichtungen, Plattenwärmetauscher, gasketed Wärmetauscher und bronzierte Wärmetauscher. So wie einer der wenigen Produzenten weltweit, M&C Lösungen mit optimalen thermodynamischen Entwürfen für verschiedene Industrien und praktisch alle Anwendungen anbietet.

M&C versehen Sie mit one-stop Zusatzservice, Multuplemarke u. mehrfachen vorbildlichen Alternativen für Ihre Wahl. Wir erfüllen alle Ihre Bedingungen des Plattenwärmetauschers und halten Ihre Maschine, durch unsere reiche Lagerung und schnelle Antwort contunously zu laufen.

Außerdem haben wir ein strenges Qualitätskontroll- und Kundendienstsystem, vom Material kaufend zum Endproduktpaket, bis das Produkt in gutem Zustand empfing. Unsere Produkte sind auf der ganzen Erde auf den verschiedenen Gebieten weitverbreitet gewesen.







M&C überziehen Wärmetauscher-Platten u. Dichtungen, die andere Modelle sich empfehlen



Sondex/Danfoss - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 und so weiter;

APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL und so weiter;

Tranter/Swep - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 und so weiter;

API/Schmidt - Sigma 7, Sigma 9, Sigma 13, Sigma 26, Sigma 27, Sigma 36, Sigma 66, Sigma 106, Sigma 229, Sigma-Stern 45, Sigma-Stern 90 und so weiter;

Vicarb - V4, V13, V20, V28, V45, V60, V100, V110, V130 und so weiter;

Hisaka - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 und so weiter;

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, NT250M, NT250L und so weiter;

Funke - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 und so weiter;

Thermowave - TL200SS/PP, TL250SS/PP, TL400SS/PP. TL650SS/PP und so weiter;

DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M und so weiter;

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 und so weiter;



M&C-Platten-Wärmetauscher-Waren bereit zur Lieferung
