Wärmetauscher-Platten-Gummidichtung Sondex Danfoss S7 S7A für kleinen Platten-Wärmetauscher

Wärmetauscher-Platte Sondex/Danfoss S7/S7A und Gummidichtung für kleinen Platten-Wärmetauscher

S7-/S7Aplatten-Wärmetauscher-Bau




Feld	Platten	Dichtungen
Der Wärmetauscher besteht einer Rahmenplatte (Kopf), einer Druckplatte (Nachfolger), einer tragenden Stange, einer unteren Stange und aus einer Spalte. Bolzen der Bindung (Festklemmen) werden benutzt, um das Plattenpaket zusammen zu drücken. Die Größe und die Zahl ist abhängig von der Art des Wärmetauschers.	Das Plattenpaket besteht aus Platten mit einer Nut entlang der Kante der Platte und um die Häfen. Die Anzahl von Platten ist sowie Größe und Maß, Abhängiger auf dem thermischen erforderten Ertrag. Abhängig von den Anwendungsedelstahl- oder Titanplatten könnte verwendet werden	Die Nut stellte in den Platten hält die spezielle Dichtung zur Verfügung. Der Zweck dieser Dichtung ist, das Vermischen der Medien und Durchsickern zur Außenseite zu verhindern. Die Dichtungen werden vorgewählt, um der tatsächlichen Kombination der Temperatur, der Chemikalienbeständigkeit und des möglichen zu entsprechen andere betrachtet zu werden Bedingungen. Sie können in Viton, im Nitril oder in EPDM geliefert werden.

S7-/S7Amodell-Plate Heat Exchanger-Spezifikation


Fläche	0.07㎡
Platten-Theta-Winkel	55° 125°
Verbindungs-Durchmesser	60mm
Platte runzeln Stärke	2,6 Millimeter
Platten-Mitte Length*-Breite	394*126 Millimeter
Platten-Form Length*Width	498*230 Millimeter



S7-/S7Aplatten-Wärmetauscher-technische Informationen





Feld	Gemalter Rahmen Edelstahlrahmen, bestimmt für die Nahrung und die tägliche Industrie Beide Rahmen kommt mit den Klemmbolzen, die um den Rahmenrand gesetzt werden.
Prüfdruck	Gemalte Rahmen: 1.0/1.5/2.5 Mpa. (145/217/362 P/IN) Edelstahlrahmen: 1.0/1.6 Mpa (145/232 P/in)
Zwischenrahmen	Zwischenrahmen und Eckblöcke im Edelstahl.
Verbindungen	“ Flansch DN150/6 in Kohlenstoffstahl, rubberlined oder mit AISI 316 oder Titan cladded Verband der Molkerei DN100/4“, DN125/5“ und DN150/6“ Entsprechend allen bekannten Standards.
Platten-Material	AISI304/316, 254 SMO und Titan.  Andere Materialien verfügbar auf Anfrage.
Dichtungen	Die Dichtung wird in die geschlossene Dichtungsnut gelegt, die durch die Platten gebildet wird. Dieser Entwurf stellt die Platte passend für hohen Arbeitsdruck her. Die Platten werden stark während des Zusammenbaus des Plattenwärmetauschers geführt. Materialien: NBR, EPDM und Viton. Andere Materialien verfügbar auf Anfrage.
Extraausrüstung	Sicherheitsabdeckung im Edelstahl Isolierende Jacke Zusammenbauender Schlüssel Grundlagenfüße für allgemeinen Rahmen Instrumentflansch Thermometer und Manometer

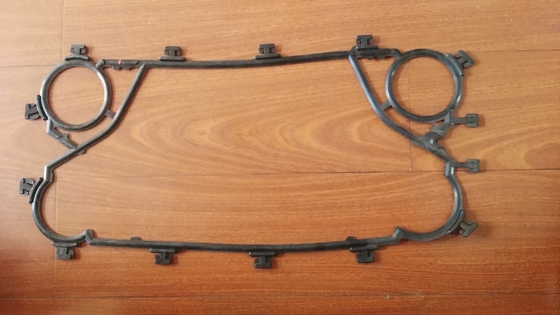

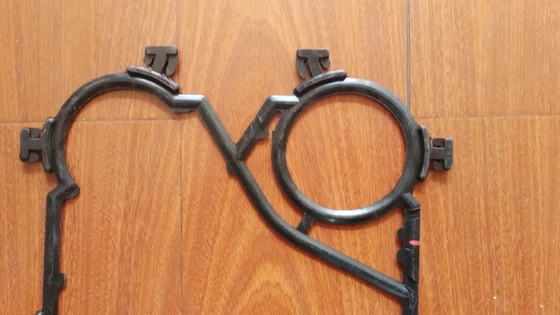

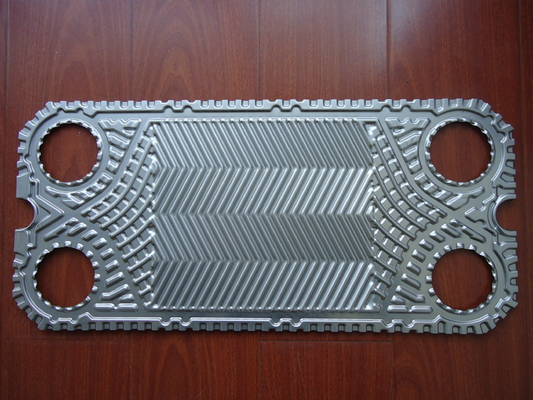

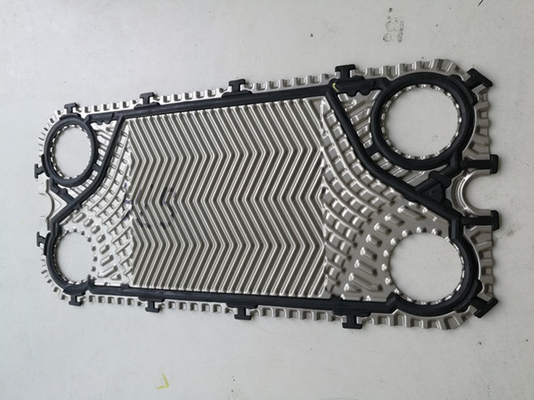

S7-/S7Aplatten-Wärmetauscher-Dichtungs-u. Platten-Bilder









S7-/S7Arahmen



Zahl von Platten	L (Rahmenlänge) (Millimeter)	W (Millimeter)	H (Millimeter)	Gewicht maximal, leer (Kilogramm)	Verbindungsart
S7A IS16
7-39	429	300 (11,81")	745 (29,33")	111	Flang DN50 oder 2" verlegtes Rohr BSP
40-76	629			135
77-150	1029			181
151-206	1329			215
207-243	1529			240
244-336	2029			297
S7A IG16
7-50	437	300 (11,81")	694 (27,32")	116	2" verlegte Rohr BSP
51-69	537			127
70-87	637			139



PHE-Platten-Eigenschaft



	EIGENSCHAFT	VORTEILE	WAS IN IT FÜR SIE IST!
	ABSATZGEBIET	Leistungsfähige Fluss-Verteilung	Verhindert schlechte Verteilung
B	GEWÖLBTER ÜBERGANGSbereich DER PLATTEN-PATTERN-HEAT	Fördert Turbulenz, setzt das Verschmutzen herab	Ausgezeichnete HitzeSperrträgheit Maximieren Sie Laufzeit
C	PLATTEN-VERRIEGELUNG	„Eckverschluß“ und „Blasenverschluss“ Konzepte stellen einen stabilen und gut ausgerichteten Plattensatz sicher, wenn die Einheit geschlossen ist	Safe und wirtschaftlicher Betrieb Hohe Brauchbarkeit Minimale Service-Stillstandszeit
D	EASYCLIP-DICHTUNGS-SYSTEM	Abgeschrägte Dichtung umrandet leicht Clip in Platz unter Verwendung Ihrer Werfer Bleibt sicher an der richtigen Stelle und stellt hohe versiegelnde Integrität zur Verfügung	Zuverlässige Operation Einfach und schnell zu ersetzen Keine Spezialwerkzeuge brauchten







PHE-Dichtungs-Art



Überprüfen Sie bitte ihr sind drei, die allgemeine vorbildliche Dichtungsart immer in Sondex-Marke benutzt werden.





PHE-Platten-Art



„Stellen Sie Platte mit Flussplatte der Dichtung "" gelassener Handmit Dichtung "" rechter Flussplatte mit Dichtung“ Endplatte mit Dichtung“ an



                        Thermische lange Platte                                                  Thermische kurze Platte







• Hängendes System: Platten kennzeichnen ein verstärktes hängendes System. Das hängende System hilft den Platten, der starken Festziehenkraft zu widerstehen und verhindert Versetzung und Eckeinstürze. Dieses macht Platten eine feste Investition, da die Lebenszeit der Platten erhöht wird und Service-Dauer verringert wird.
• Absatzgebiet: Das Absatzgebiet auf Platten ist entworfen, um stagnierende Zonen zu verhindern und eine sogar Verteilung der Medien über der gesamten Platte sicherstellt. Außerdem ist der Druckabfall des Absatzgebiets minimal und stattdessen auf dem Wärmeübertragungsbereich verwendet, der bessere Wärmeübertragungs-Leistungsfähigkeit ergibt.
• Wärmeübertragungsbereich: Mit einem maximierten Wärmeübertragungsbereich sind wir in der Lage, die Gesamtanzahl von den Platten zu verringern, die für optimale Leistung benötigt werden. Unsere Plattenmuster werden für jede Anwendung eingestellt und die bestmöglichen Bedingungen für Lösungen der Wärmeübertragung zur Verfügung zu stellen. M&C ließ Sie Anwahl Ihre Leistungsfähigkeit und Skala hinunter Ihren Energieverbrauch.



M&C-Platten-Wärmetauscher-Service und Wartung



Wir können Ihnen helfen, die Probleme zu vermeiden, bevor sie mit einer besonderen programmierung entstehen und von der vollen Wartungsunterstützung bis zu der ad hoc Instandhaltung reichen. Wir arbeiten den passendsten Zeitplan mit Ihnen aus, um Leistungsdiagnosen, Plattenmit schnellem Ersatz cheaning und -inspektionen, Fehlerüberprüfung durchzuführen und Reparaturen wie erforderlich.



Unsere erfahrenen Techniker bauen schnell Ihre Wärmetauscher ab und säubern sachverständig jede Platte unter Verwendung der wirtschaftlichen, umweltfreundlichen Methoden. Wir haben Ihre Installation, die an der vollen Kapazität wieder in kürzester Zeit unternehmungslustig ist. Wir sind vollausgebaut, CIP wo möglich durchzuführen (an Ort und Stelle säubernd).



Wenn Ihr Plattenwärmetauscher fehlerhaft oder leistungsschwach ist, stellen unsere Reparaturdienstleistungen Ihre Installation zu Arbeitsauftrag sofort wieder her. Wir ersetzen die defekten oder getragenen Dichtungen sowie die schädigenden oder undichten Platten, mit Vorlagen oder hochwertigem Ersatz, die tadellos die Spezifikationen Ihrer Installation zusammenbringen.



Wir kann Ihre gegenwärtige Einrichtung auch analysieren, um, wenn die Installation optimiert werden kann, zum Beispiel indem wir die Anzahl von Platten im Wärmetauscher zu bestimmen erhöhen. Dieses ist eine Verbesserung für Ihr gesamtes System, als leistungsfähigere Wärmetauscher, die Gesamtleistung bei der Senkung der Energiekosten zu verbessern.



Was auch immer Ihr Bedarf, unsere Teams des engagierten Services bereitsteht, um zu helfen.



Qualitätskontrolle



Unsere Qualitätskontrollinspektoren überprüfen penibel die Platten für Defekte. Wir führen Färbungstests durch, um mögliche Lecks in den Platten zu entdecken und führen Gastests für Ammoniak Grundplattewärmetauscher durch.



Jede Platte muss unsere strengen Qualitätsnachfragen befriedigen, bevor sie zu unseren Kunden, zum einer dauerhaften Lösung mit einer langen Lebenszeit sicherzustellen versendet wird.



Wir sind in der Lage, Diagnosen am Ort durchzuführen. Wenn wir undichte Platten in Ihrer gegenwärtigen Installation freilegen, können wir sie durch leistungsstarke Platten ersetzen, die das relability und die Leistungsfähigkeit Ihres Systems erhöhen.





PHE-Lösen von Problemen



Wenn Sie Probleme mit Ihrer Plattenart Wärmetauscher haben, in den meisten Fällen können diese von Ihrem eigenen Personal gelöst werden. Finden Sie bitte unterhalb einer Zusammenfassung von möglichen Problemen sowie mögliche Ursachen und Lösungen.



Eine Bedingung für das ununterbrochene richtige Arbeiten Ihrer Plattenart Wärmetauscher ist unter strikter Einhaltung der zulässigen Werte für Druck und Temperatur erwähnte auf dem Namensschild.

Überschreitung diese Werte, selbst als Spitzen eines kurz-dauerhafte Drucks Schaden der Einheit verursachen und die Ursache von Problemen sind.



Um teure Reparaturen zu vermeiden, raten wir Ihnen die Installationsarbeit und -wartung zu haben, die von richtig ausgebildetem Personal durchgeführt werden. Sie können mit uns auch in Verbindung treten.



Problem	Mögliche Ursache	Mögliche Lösung
Durchsickern	An den Verbindungen	Überprüfen Sie die Gummizwischenlagen (wenn Sie gepasst werden) Überprüfen Sie die Flanschdichtung (wenn Sie gepasst werden) Überprüfen Sie den O-Ring Passen Sie die Spannung-freien Rohre
	Mischen von Primär- und von Sekundär   Stromkreis	Überprüfen Sie die Platten auf Löchern und/oder Sprüngen
	Im Plattenpaket	Überprüfen Sie die Versammlung Überprüfen Sie die Zustand der Dichtungen Überprüfen Sie die richtige Position der Dichtung
	Die Betriebsbedingungen weichen ab   von der Spezifikation	Justieren Sie die Betriebsbedingungen
Unzulänglich   Kapazität	Luft im System	Entlüften Sie das Rohrsystem Überprüfen Sie die Rohrarbeit auf möglichen Siphons
	Die Betriebsbedingungen weichen ab   von der Spezifikation	Justieren Sie die Betriebsbedingungen
	Der Wärmetauscher ist schmutzig	Säubern Sie den Wärmetauscher
	Die Verbindungen sind gewesen   ausgetauscht	Machen Sie die Rohrarbeit nochmals
Zu hoch   Druckabfall	Fluss groß der Entwurfsfluß	Justieren Sie den Fluss
	Kanäle in den Platten blockiert	Eben/sauber
	Falsche Maße	Überprüfen Sie den Druckanzeiger
	Mittlere Abweichung vom Entwurf	Zusatz des zum Beispiel Frostschutzmittels erhöht den Druckabfall
	Luft im System	Entlüften Sie das Rohrsystem Überprüfen Sie die Rohrarbeit auf möglichen Siphons



Platten-Wärmetauscher-Bilder







M&C-Hitze-Teil-Unternehmensprofil



Die M&C-Hitze-Teile Co., Ltd. wird in Wuxi, Jiangsu gegründet. M&C wird auf entwerfende und Herstellungswärmeübertragungsausrüstung der hohen Qualität spezialisiert. Die Produktpalette enthält Platten u. Dichtungen, Plattenwärmetauscher, gasketed Wärmetauscher und bronzierte Wärmetauscher. So wie einer der wenigen Produzenten weltweit, M&C Lösungen mit optimalen thermodynamischen Entwürfen für verschiedene Industrien und praktisch alle Anwendungen anbietet.

M&C versehen Sie mit one-stop Zusatzservice, Multuplemarke u. mehrfachen vorbildlichen Alternativen für Ihre Wahl. Wir erfüllen alle Ihre Bedingungen des Plattenwärmetauschers und halten Ihre Maschine, durch unsere reiche Lagerung und schnelle Antwort contunously zu laufen.

Außerdem haben wir ein strenges Qualitätskontroll- und Kundendienstsystem, vom Material kaufend zum Endproduktpaket, bis das Produkt in gutem Zustand empfing. Unsere Produkte sind auf der ganzen Erde auf den verschiedenen Gebieten weitverbreitet gewesen.







M&C überziehen Wärmetauscher-Platten u. Dichtungen, die andere Modelle sich empfehlen



Sondex/Danfoss - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 und so weiter;

APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL und so weiter;

Tranter/Swep - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 und so weiter;

API/Schmidt - Sigma 7, Sigma 9, Sigma 13, Sigma 26, Sigma 27, Sigma 36, Sigma 66, Sigma 106, Sigma 229, Sigma-Stern 45, Sigma-Stern 90 und so weiter;

Vicarb - V4, V13, V20, V28, V45, V60, V100, V110, V130 und so weiter;

Hisaka - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 und so weiter;

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, NT250M, NT250L und so weiter;

Funke - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 und so weiter;

Thermowave - TL200SS/PP, TL250SS/PP, TL400SS/PP. TL650SS/PP und so weiter;

DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M und so weiter;

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 und so weiter;
