Wärmetauscher-Dichtung S8 S8A Sondex Danfoss für kleine Pasteurisierung

Platten-Wärmetauscher S8/S8A Sondex/Danfoss für die kleine Pasteurisierung verwendet in der Lebensmittelindustrie

S8-/S8Aplatten-Wärmetauscher-Gestaltungsprinzip




Die Art S4A und S8A-Plattenstrecke mit Längen bis 0.75m (2,5 ft) und einem „langen“ thermischen Muster umfassen viele Aufgaben bis 6 m-³ /h (26 gpm) in einer Lösung des einzelnen Durchlaufs und bedeuten, dass alle Verbindungen auf der Hauptseite sind, dieses, sicherstellen einfache Rohr- und Service-Arbeit, und indem sie den Austauscher für Service abbauen, müssen keine Rohre entfernt werden.



Diese Plattenstrecke ist für eine kleine Pasteurisierung bis 3,000 l/h (abhängig von der Art des Produktes und des Temperaturverlaufs) bestimmt und eine leichte und weiche Produktbehandlung sicherstellt.



Die Wärmeübertragung wird, wenn das warme Medium Energie durch das dünne überträgt, starke Flussplatten zwischen den Kanälen erreicht und es an das kalte gegenüberliegende Medium liefert, ohne die zwei Medien zu mischen. Gegenläufige Fluss creats die optimale Leistungsfähigkeit. Der Platten- und Einlassentwurf erlaubt effektives, einfaches CIP (das Säubern an der richtigen Stelle) aller „Fluss“ Oberflächen.

S8-/S8Amodell-Plate Heat Exchanger-Spezifikation


Fläche	0.08㎡
Platten-Theta-Winkel	Horizontales 130° vertikales 130°
Verbindungs-Durchmesser	28mm
Platte runzeln Stärke	2,35 Millimeter
Platten-Mitte Length*-Breite	656*70 Millimeter
Platten-Form Length*Width	724*140 Millimeter

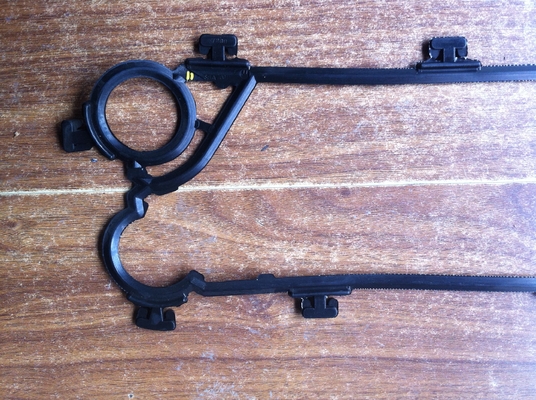

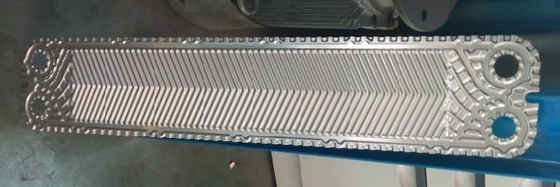

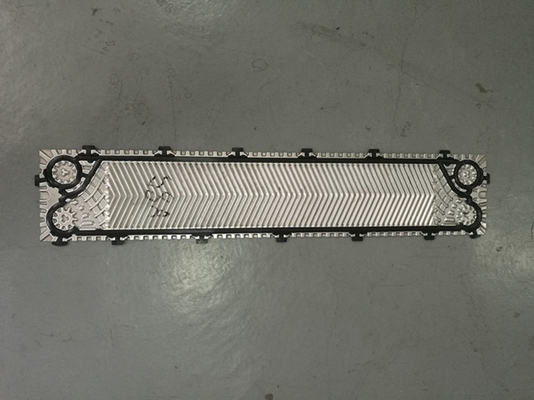

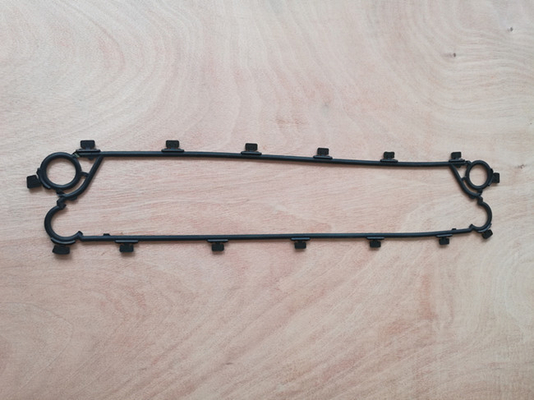

S8-/S8Aplatten-Wärmetauscher-Dichtungs-u. Platten-Bilder









S8-/S8Arahmen



Zahl von Platten	L (Rahmenlänge) (Millimeter)	W (Millimeter)	H (Millimeter)	Gewicht maximal, leer (Kilogramm)	Verbindungsart
S8A FG16
7-19	275	200 (7,87")	758 (29,84")	74	“ Verband der Molkereidn25/1
20-30	325			79
31-53	425			92
54-76	525			105
S8A FS16
7-55	448	200 (7,87")	913-943 (35,95" - 37,13")	77	“ Verband der Molkereidn25/1
56-75	548			83
76-95	648			109
96-124	798			140



S8-/S8Aplatten-Wärmetauscher-technische Daten



Art		S1	S4A	S6A	S8A
Max. Arbeitsdruck	PN (Stange)	10,16
Betriebstemperatur des Maximums	°C	Bis 180
Betriebstemperatur Min.		-10
Flussmedium		Wasser und verschiedene Flüssigkeiten, Dampf
Volumen/Kanal	Ich	0,09	0,17	0,13	0,21
Verbindungsgröße		DN32/1.25“
Verbindungsart		1,25“ Rohr oder verlegtes Rohr im Edelstahl oder im Titan (andere Materialien verfügbar auf Anfrage) DN 25/1" Molkereiverband (für die Nahrung/gesundheitliche Industrierahmen einzig)
Plattenmaterial		Edelstahl en 1,4404 (AISI 316L), en 1,4301 (AISI 304), SMO254, Hastelloy C276, Titan-GR.1 Andere Materialien verfügbar auf Anfrage
Plattenstärke	Millimeter	0,5  Andere Materialien verfügbar auf Anfrage
Dichtungsmaterial		NBR, EPDM, FKM  Andere Materialien verfügbar auf Anfrage
Dichtungszubehörart		Sonder-Verschluss
Zwischenlagen in den Verbindungen		Gummi-NBR, EPDM, FKM Edelstahl en 1,4404 (AISI 316L), en 1,4301 (AISI 304), SMO254, Hastelloy C276, Titan-Gr.1
Feld		Gemalter Rahmen, Farbe RAL 5010 (andere Farben verfügbar auf Anfrage) Edelstahlrahmen, bestimmt für die gesundheitlichen Anwendungen (z.B. Nahrung und Milchindustrien)
Feldmalereispezifikation		Verfügbar malen für Korrosionskategorien C2L, C4M, C5M



PHE-Platten-Eigenschaft



	EIGENSCHAFT	VORTEILE	WAS IN IT FÜR SIE IST!
	ABSATZGEBIET	Leistungsfähige Fluss-Verteilung	Verhindert schlechte Verteilung
B	GEWÖLBTER ÜBERGANGSbereich DER PLATTEN-PATTERN-HEAT	Fördert Turbulenz, setzt das Verschmutzen herab	Ausgezeichnete HitzeSperrträgheit Maximieren Sie Laufzeit
C	PLATTEN-VERRIEGELUNG	„Eckverschluß“ und „Blasenverschluss“ Konzepte stellen einen stabilen und gut ausgerichteten Plattensatz sicher, wenn die Einheit geschlossen ist	Safe und wirtschaftlicher Betrieb Hohe Brauchbarkeit Minimale Service-Stillstandszeit
D	EASYCLIP-DICHTUNGS-SYSTEM	Abgeschrägte Dichtung umrandet leicht Clip in Platz unter Verwendung Ihrer Werfer Bleibt sicher an der richtigen Stelle und stellt hohe versiegelnde Integrität zur Verfügung	Zuverlässige Operation Einfach und schnell zu ersetzen Keine Spezialwerkzeuge brauchten







PHE-Dichtungs-Art



Überprüfen Sie bitte ihr sind drei, die allgemeine vorbildliche Dichtungsart immer in Sondex-Marke benutzt werden.





PHE-Platten-Art



„Stellen Sie Platte mit Flussplatte der Dichtung "" gelassener Handmit Dichtung "" rechter Flussplatte mit Dichtung“ Endplatte mit Dichtung“ an



                        Thermische lange Platte                                                  Thermische kurze Platte





PHE-Lösen von Problemen



Wenn Sie Probleme mit Ihrer Plattenart Wärmetauscher haben, in den meisten Fällen können diese von Ihrem eigenen Personal gelöst werden. Finden Sie bitte unterhalb einer Zusammenfassung von möglichen Problemen sowie mögliche Ursachen und Lösungen.



Eine Bedingung für das ununterbrochene richtige Arbeiten Ihrer Plattenart Wärmetauscher ist unter strikter Einhaltung der zulässigen Werte für Druck und Temperatur erwähnte auf dem Namensschild.

Überschreitung diese Werte, selbst als Spitzen eines kurz-dauerhafte Drucks Schaden der Einheit verursachen und die Ursache von Problemen sind.



Um teure Reparaturen zu vermeiden, raten wir Ihnen die Installationsarbeit und -wartung zu haben, die von richtig ausgebildetem Personal durchgeführt werden. Sie können mit uns auch in Verbindung treten.



Problem	Mögliche Ursache	Mögliche Lösung
Durchsickern	An den Verbindungen	Überprüfen Sie die Gummizwischenlagen (wenn Sie gepasst werden) Überprüfen Sie die Flanschdichtung (wenn Sie gepasst werden) Überprüfen Sie den O-Ring Passen Sie die Spannung-freien Rohre
	Mischen von Primär- und von Sekundär   Stromkreis	Überprüfen Sie die Platten auf Löchern und/oder Sprüngen
	Im Plattenpaket	Überprüfen Sie die Versammlung Überprüfen Sie die Zustand der Dichtungen Überprüfen Sie die richtige Position der Dichtung
	Die Betriebsbedingungen weichen ab   von der Spezifikation	Justieren Sie die Betriebsbedingungen
Unzulänglich   Kapazität	Luft im System	Entlüften Sie das Rohrsystem Überprüfen Sie die Rohrarbeit auf möglichen Siphons
	Die Betriebsbedingungen weichen ab   von der Spezifikation	Justieren Sie die Betriebsbedingungen
	Der Wärmetauscher ist schmutzig	Säubern Sie den Wärmetauscher
	Die Verbindungen sind gewesen   ausgetauscht	Machen Sie die Rohrarbeit nochmals
Zu hoch   Druckabfall	Fluss groß der Entwurfsfluß	Justieren Sie den Fluss
	Kanäle in den Platten blockiert	Eben/sauber
	Falsche Maße	Überprüfen Sie den Druckanzeiger
	Mittlere Abweichung vom Entwurf	Zusatz des zum Beispiel Frostschutzmittels erhöht den Druckabfall
	Luft im System	Entlüften Sie das Rohrsystem Überprüfen Sie die Rohrarbeit auf möglichen Siphons



Platten-Wärmetauscher-Bilder











M&C-Hitze-Teil-Unternehmensprofil



Die M&C-Hitze-Teile Co., Ltd. wird in Wuxi, Jiangsu gegründet. M&C wird auf entwerfende und Herstellungswärmeübertragungsausrüstung der hohen Qualität spezialisiert. Die Produktpalette enthält Platten u. Dichtungen, Plattenwärmetauscher, gasketed Wärmetauscher und bronzierte Wärmetauscher. So wie einer der wenigen Produzenten weltweit, M&C Lösungen mit optimalen thermodynamischen Entwürfen für verschiedene Industrien und praktisch alle Anwendungen anbietet.

M&C versehen Sie mit one-stop Zusatzservice, Multuplemarke u. mehrfachen vorbildlichen Alternativen für Ihre Wahl. Wir erfüllen alle Ihre Bedingungen des Plattenwärmetauschers und halten Ihre Maschine, durch unsere reiche Lagerung und schnelle Antwort contunously zu laufen.

Außerdem haben wir ein strenges Qualitätskontroll- und Kundendienstsystem, vom Material kaufend zum Endproduktpaket, bis das Produkt in gutem Zustand empfing. Unsere Produkte sind auf der ganzen Erde auf den verschiedenen Gebieten weitverbreitet gewesen.







M&C überziehen Wärmetauscher-Platten u. Dichtungen, die andere Modelle sich empfehlen



Sondex/Danfoss - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 und so weiter;

APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL und so weiter;

Tranter/Swep - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 und so weiter;

API/Schmidt - Sigma 7, Sigma 9, Sigma 13, Sigma 26, Sigma 27, Sigma 36, Sigma 66, Sigma 106, Sigma 229, Sigma-Stern 45, Sigma-Stern 90 und so weiter;

Vicarb - V4, V13, V20, V28, V45, V60, V100, V110, V130 und so weiter;

Hisaka - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 und so weiter;

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, NT250M, NT250L und so weiter;

Funke - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 und so weiter;

Thermowave - TL200SS/PP, TL250SS/PP, TL400SS/PP. TL650SS/PP und so weiter;

DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M und so weiter;

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 und so weiter;



M&C-Platten-Wärmetauscher-Waren bereit zur Lieferung
