Platten-Wärmetauscher-Dichtungen des Querfluss-Metallurgie-Entsalzen-PHE Sondex S14

Platten-Wärmetauscher-Querfluss-Metallurgie-Entsalzen PHE Sondex S14

S14-/S14Aplatten-Wärmetauscher-Bau




S14-/S14Amodell-Plate Heat Exchanger-Spezifikation


Fläche	0.14㎡
Platten-Theta-Winkel	55 ° 125 °
Verbindungs-Durchmesser	60mm
Platte runzeln Stärke	2,6 Millimeter
Platten-Mitte Length*-Breite	694*126 Millimeter
Platten-Form Length*Width	798*230 Millimeter



S14-/S14Aplatten-Wärmetauscher-technische Informationen



Feld	Gemalter Rahmen Edelstahlrahmen, bestimmt für die Nahrung und die tägliche Industrie Beide Rahmen kommt mit den Klemmbolzen, die um den Rahmenrand gesetzt werden.
Prüfdruck	Gemalte Rahmen: 1.0/1.5/2.5 Mpa. (145/217/362 P/IN) Edelstahlrahmen: 1.0/1.6 Mpa (145/232 P/in)
Zwischenrahmen	Zwischenrahmen und Eckblöcke im Edelstahl.
Verbindungen	“ Flansch DN150/6 in Kohlenstoffstahl, rubberlined oder mit AISI 316 oder Titan cladded Verband der Molkerei DN100/4“, DN125/5“ und DN150/6“ Entsprechend allen bekannten Standards.
Platten-Material	AISI304/316, 254 SMO und Titan.  Andere Materialien verfügbar auf Anfrage.
Dichtungen	Die Dichtung wird in die geschlossene Dichtungsnut gelegt, die durch die Platten gebildet wird. Dieser Entwurf stellt die Platte passend für hohen Arbeitsdruck her. Die Platten werden stark während des Zusammenbaus des Plattenwärmetauschers geführt. Materialien: NBR, EPDM und Viton. Andere Materialien verfügbar auf Anfrage.
Extraausrüstung	Sicherheitsabdeckung im Edelstahl Isolierende Jacke Zusammenbauender Schlüssel Grundlagenfüße für allgemeinen Rahmen Instrumentflansch Thermometer und Manometer

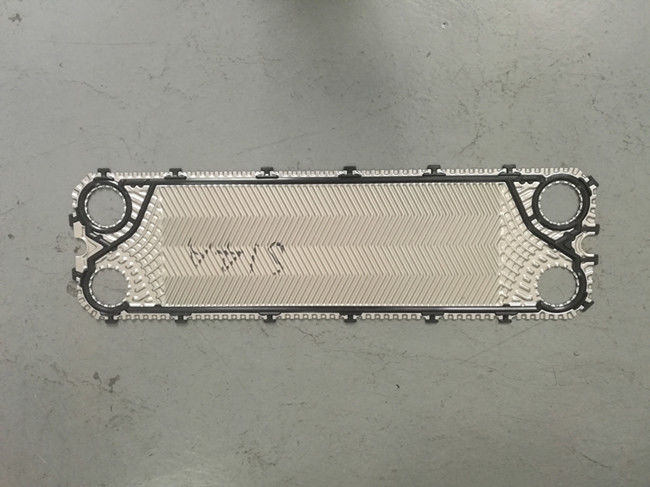

S14-/S14Aplatten-Wärmetauscher-Dichtungs-u. Platten-Bilder







S14-/S14Arahmen

Zahl von Platten	L (Rahmenlänge) (Millimeter)	W (Millimeter)	H (Millimeter)	Gewicht maximal, leer (Kilogramm)	Verbindungsart
S19A IS16
7-39	429	300 (11,81")	1044,6 (41,13")	170	Flang DN50 oder 2" verlegtes Rohr BSP
40-76	629			205
77-150	1029			277
151-206	1329			331
207-243	1529			366
244-336	2029			455
337-428	2529			545
429-521	3029			633
S19A IS25
7-35	444	300 (11,81")	1044,6 (41,13")	178	Flang DN50 oder 2" verlegtes Rohr BSP
36-71	644			223
72-142	1044			314
143-196	1344			383
197-232	1544			428
233-321	2044			542
322-410	2544			655
411-500	3044			769



PHE-Platten-Eigenschaft



	EIGENSCHAFT	VORTEILE	WAS IN IT FÜR SIE IST!
	ABSATZGEBIET	Leistungsfähige Fluss-Verteilung	Verhindert schlechte Verteilung
B	GEWÖLBTER ÜBERGANGSbereich DER PLATTEN-PATTERN-HEAT	Fördert Turbulenz, setzt das Verschmutzen herab	Ausgezeichnete HitzeSperrträgheit Maximieren Sie Laufzeit
C	PLATTEN-VERRIEGELUNG	„Eckverschluß“ und „Blasenverschluss“ Konzepte stellen einen stabilen und gut ausgerichteten Plattensatz sicher, wenn die Einheit geschlossen ist	Safe und wirtschaftlicher Betrieb Hohe Brauchbarkeit Minimale Service-Stillstandszeit
D	EASYCLIP-DICHTUNGS-SYSTEM	Abgeschrägte Dichtung umrandet leicht Clip in Platz unter Verwendung Ihrer Werfer Bleibt sicher an der richtigen Stelle und stellt hohe versiegelnde Integrität zur Verfügung	Zuverlässige Operation Einfach und schnell zu ersetzen Keine Spezialwerkzeuge brauchten







PHE-Dichtungs-Art



Überprüfen Sie bitte ihr sind drei, die allgemeine vorbildliche Dichtungsart immer in Sondex-Marke benutzt werden.





PHE-Platten-Art







• Hängendes System: Platten kennzeichnen ein verstärktes hängendes System. Das hängende System hilft den Platten, der starken Festziehenkraft zu widerstehen und verhindert Versetzung und Eckeinstürze. Dieses macht Platten eine feste Investition, da die Lebenszeit der Platten erhöht wird und Service-Dauer verringert wird.
• Absatzgebiet: Das Absatzgebiet auf Platten ist entworfen, um stagnierende Zonen zu verhindern und eine sogar Verteilung der Medien über der gesamten Platte sicherstellt. Außerdem ist der Druckabfall des Absatzgebiets minimal und stattdessen auf dem Wärmeübertragungsbereich verwendet, der bessere Wärmeübertragungs-Leistungsfähigkeit ergibt.
• Wärmeübertragungsbereich: Mit einem maximierten Wärmeübertragungsbereich sind wir in der Lage, die Gesamtanzahl von den Platten zu verringern, die für optimale Leistung benötigt werden. Unsere Plattenmuster werden für jede Anwendung eingestellt und die bestmöglichen Bedingungen für Lösungen der Wärmeübertragung zur Verfügung zu stellen. M&C ließ Sie Anwahl Ihre Leistungsfähigkeit und Skala hinunter Ihren Energieverbrauch.





PHE-Lösen von Problemen



Wenn Sie Probleme mit Ihrer Plattenart Wärmetauscher haben, in den meisten Fällen können diese von Ihrem eigenen Personal gelöst werden. Finden Sie bitte unterhalb einer Zusammenfassung von möglichen Problemen sowie mögliche Ursachen und Lösungen.



Eine Bedingung für das ununterbrochene richtige Arbeiten Ihrer Plattenart Wärmetauscher ist unter strikter Einhaltung der zulässigen Werte für Druck und Temperatur erwähnte auf dem Namensschild.

Überschreitung diese Werte, selbst als Spitzen eines kurz-dauerhafte Drucks Schaden der Einheit verursachen und die Ursache von Problemen sind.



Um teure Reparaturen zu vermeiden, raten wir Ihnen die Installationsarbeit und -wartung zu haben, die von richtig ausgebildetem Personal durchgeführt werden. Sie können mit uns auch in Verbindung treten.



Problem	Mögliche Ursache	Mögliche Lösung
Durchsickern	An den Verbindungen	Überprüfen Sie die Gummizwischenlagen (wenn Sie gepasst werden) Überprüfen Sie die Flanschdichtung (wenn Sie gepasst werden) Überprüfen Sie den O-Ring Passen Sie die Spannung-freien Rohre
	Mischen von Primär- und von Sekundär   Stromkreis	Überprüfen Sie die Platten auf Löchern und/oder Sprüngen
	Im Plattenpaket	Überprüfen Sie die Versammlung Überprüfen Sie die Zustand der Dichtungen Überprüfen Sie die richtige Position der Dichtung
	Die Betriebsbedingungen weichen ab   von der Spezifikation	Justieren Sie die Betriebsbedingungen
Unzulänglich   Kapazität	Luft im System	Entlüften Sie das Rohrsystem Überprüfen Sie die Rohrarbeit auf möglichen Siphons
	Die Betriebsbedingungen weichen ab   von der Spezifikation	Justieren Sie die Betriebsbedingungen
	Der Wärmetauscher ist schmutzig	Säubern Sie den Wärmetauscher
	Die Verbindungen sind gewesen   ausgetauscht	Machen Sie die Rohrarbeit nochmals
Zu hoch   Druckabfall	Fluss groß der Entwurfsfluß	Justieren Sie den Fluss
	Kanäle in den Platten blockiert	Eben/sauber
	Falsche Maße	Überprüfen Sie den Druckanzeiger
	Mittlere Abweichung vom Entwurf	Zusatz des zum Beispiel Frostschutzmittels erhöht den Druckabfall
	Luft im System	Entlüften Sie das Rohrsystem Überprüfen Sie die Rohrarbeit auf möglichen Siphons



Platten-Wärmetauscher-Bilder







M&C-Hitze-Teil-Unternehmensprofil



Die M&C-Hitze-Teile Co., Ltd. wird in Wuxi, Jiangsu gegründet. M&C wird auf entwerfende und Herstellungswärmeübertragungsausrüstung der hohen Qualität spezialisiert. Die Produktpalette enthält Platten u. Dichtungen, Plattenwärmetauscher, gasketed Wärmetauscher und bronzierte Wärmetauscher. So wie einer der wenigen Produzenten weltweit, M&C Lösungen mit optimalen thermodynamischen Entwürfen für verschiedene Industrien und praktisch alle Anwendungen anbietet.

M&C versehen Sie mit one-stop Zusatzservice, Multuplemarke u. mehrfachen vorbildlichen Alternativen für Ihre Wahl. Wir erfüllen alle Ihre Bedingungen des Plattenwärmetauschers und halten Ihre Maschine, durch unsere reiche Lagerung und schnelle Antwort contunously zu laufen.

Außerdem haben wir ein strenges Qualitätskontroll- und Kundendienstsystem, vom Material kaufend zum Endproduktpaket, bis das Produkt in gutem Zustand empfing. Unsere Produkte sind auf der ganzen Erde auf den verschiedenen Gebieten weitverbreitet gewesen.







M&C überziehen Wärmetauscher-Platten u. Dichtungen, die andere Modelle sich empfehlen



Sondex/Danfoss - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 und so weiter;

APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL und so weiter;

Tranter/Swep - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 und so weiter;

API/Schmidt - Sigma 7, Sigma 9, Sigma 13, Sigma 26, Sigma 27, Sigma 36, Sigma 66, Sigma 106, Sigma 229, Sigma-Stern 45, Sigma-Stern 90 und so weiter;

Vicarb - V4, V13, V20, V28, V45, V60, V100, V110, V130 und so weiter;

Hisaka - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 und so weiter;

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, NT250M, NT250L und so weiter;

Funke - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 und so weiter;

Thermowave - TL200SS/PP, TL250SS/PP, TL400SS/PP. TL650SS/PP und so weiter;

DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M und so weiter;

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 und so weiter;



M&C-Platten-Wärmetauscher-Waren bereit zur Lieferung
