Plattenwärmetauscher S47/S47A Sondex für Milch Juice Industry

S47-/S47Aplatten-Wärmetauscher-Bau


Feld	Platten	Dichtungen
Der Wärmetauscher besteht einer Rahmenplatte (Kopf), einer Druckplatte (Nachfolger), einer tragenden Stange, einer unteren Stange und aus einer Spalte. Bolzen der Bindung (Festklemmen) werden benutzt, um das Plattenpaket zusammen zu drücken. Die Größe und die Zahl ist abhängig von der Art des Wärmetauschers.	Das Plattenpaket besteht aus Platten mit einer Nut entlang der Kante der Platte und um die Häfen. Die Anzahl von Platten ist sowie Größe und Maß, Abhängiger auf dem thermischen erforderten Ertrag. Abhängig von den Anwendungsedelstahl- oder Titanplatten könnte verwendet werden	Die Nut stellte in den Platten hält die spezielle Dichtung zur Verfügung. Der Zweck dieser Dichtung ist, das Vermischen der Medien und Durchsickern zur Außenseite zu verhindern. Die Dichtungen werden vorgewählt, um der tatsächlichen Kombination der Temperatur, der Chemikalienbeständigkeit und des möglichen zu entsprechen andere betrachtet zu werden Bedingungen. Sie können in Viton, im Nitril oder in EPDM geliefert werden.

S47-/S47Amodell-Plate Heat Exchanger-Spezifikation


Fläche	0.47㎡
Platten-Theta-Winkel	55 ° 115 °
Verbindungs-Durchmesser	100mm
Platte runzeln Stärke	2,6 Millimeter
Platten-Mitte Length*-Breite	1365*225 Millimeter
Platten-Form Length*Width	1518*380 Millimeter



S47-/S47Aplatten-Wärmetauscher-technische Informationen



Feld	Gemalter Rahmen Edelstahlrahmen, bestimmt für die Nahrung und die tägliche Industrie Beide Rahmen kommt mit den Klemmbolzen, die um den Rahmenrand gesetzt werden.
Prüfdruck	Gemalte Rahmen: 1.0/1.5/2.5 Mpa. (145/217/362 P/IN) Edelstahlrahmen: 1.0/1.6 Mpa (145/232 P/in)
Zwischenrahmen	Zwischenrahmen und Eckblöcke im Edelstahl.
Verbindungen	“ Flansch DN150/6 in Kohlenstoffstahl, rubberlined oder mit AISI 316 oder Titan cladded Verband der Molkerei DN100/4“, DN125/5“ und DN150/6“ Entsprechend allen bekannten Standards.
Platten-Material	AISI304/316, 254 SMO und Titan.  Andere Materialien verfügbar auf Anfrage.
Dichtungen	Die Dichtung wird in die geschlossene Dichtungsnut gelegt, die durch die Platten gebildet wird. Dieser Entwurf stellt die Platte passend für hohen Arbeitsdruck her. Die Platten werden stark während des Zusammenbaus des Plattenwärmetauschers geführt. Materialien: NBR, EPDM und Viton. Andere Materialien verfügbar auf Anfrage.
Extraausrüstung	Sicherheitsabdeckung im Edelstahl Isolierende Jacke Zusammenbauender Schlüssel Grundlagenfüße für allgemeinen Rahmen Instrumentflansch Thermometer und Manometer

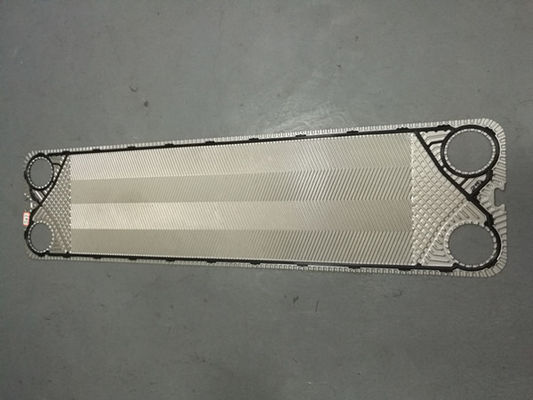

S47-/S47Aplatten-Wärmetauscher-Dichtungs-u. Platten-Bilder







S47-/S47Arahmen



Zahl von Platten	L (Rahmenlänge) (Millimeter)	W (Millimeter)	H (Millimeter)	Gewicht maximal, leer (Kilogramm)	Verbindungsart
S47 IS16
7-42	439	480 (18,89")	1715 (67,52")	529	Flansch DN 100 oder 4"
43-60	539			581
61-79	639			634
80-151	1039			833
S47 IS16
7-70	680	480 (18,89")	1823 (71,78")	862	Flansch DN 100 oder 4"
71-142	1080			1091
143-197	1380			1265
198-233	1580			1379
234-324	2080			1668

S47 IS25
7-67	685	480 (18,89")	1824 (71,81")	1088	Flansch DN 100 oder 4"
68-139	1085			1350
140-192	1385			1545
193-228	1585			1676
229-317	2085			2001



PHE-Platten-Eigenschaft



	EIGENSCHAFT	VORTEILE	WAS IN IT FÜR SIE IST!
	ABSATZGEBIET	Leistungsfähige Fluss-Verteilung	Verhindert schlechte Verteilung
B	GEWÖLBTER ÜBERGANGSbereich DER PLATTEN-PATTERN-HEAT	Fördert Turbulenz, setzt das Verschmutzen herab	Ausgezeichnete HitzeSperrträgheit Maximieren Sie Laufzeit
C	PLATTEN-VERRIEGELUNG	„Eckverschluß“ und „Blasenverschluss“ Konzepte stellen einen stabilen und gut ausgerichteten Plattensatz sicher, wenn die Einheit geschlossen ist	Safe und wirtschaftlicher Betrieb Hohe Brauchbarkeit Minimale Service-Stillstandszeit
D	EASYCLIP-DICHTUNGS-SYSTEM	Abgeschrägte Dichtung umrandet leicht Clip in Platz unter Verwendung Ihrer Werfer Bleibt sicher an der richtigen Stelle und stellt hohe versiegelnde Integrität zur Verfügung	Zuverlässige Operation Einfach und schnell zu ersetzen Keine Spezialwerkzeuge brauchten







PHE-Dichtungs-Art



Überprüfen Sie bitte ihr sind drei, die allgemeine vorbildliche Dichtungsart immer in Sondex-Marke benutzt werden.







Technische Informationen PHE



Feld

• Gemalter Rahmen, Farbe RAL 5010 (verfügbar in anderen Farben)
• Edelstahlrahmen, bestimmt für das ffod und die Milchindustrie.

Beide Rahmen kommt mit den Klemmbolzen, die um den Rahmenrand gesetzt werden.



Prüfdruck

• Geschmerzte Rahmen: 1.0/1.6/2.5 MPa. (145/232/362 P/IN)
• Edelstahlrahmen: 1.0/1.6 MPa. (145/232 P/IN)

Zwischenrahmen



Zwischenrahmen und Eckblöcke für IST und Rumpfstations-Rahmen im Edelstahl.



Contructions-Standard

• EN13445 (PED 2014/68/EU)
• ASME-sek VIII, Div.1

Verbindungen

• “ Flansch DN100/4, im Kohlenstoffstahl, in Gummigezeichnet oder in cladded mit AISI 316 oder Titan.
• Verband der Molkerei DN80/3“ und DN100/4“.

Entsprechend allen bekannten Standards.



Platten-Material



AISI 304/316, 254 SMO und Titan. Auch 2*0.4mm „Sonder Safe“ Platten, für Nahrung und Industrie.

Andere Materialien verfügbar auf Anfrage.



Dichtungen



Die Dichtung ist die einzigartige nicht-geklebte „Sonder-Verschluss“ Dichtung, die die Platten zusammen mit Hartgummiknöpfen zuschließt, damit die Platten stark während des Zusammenbaus des Plattenwärmetauschers geführt werden.

Materialien: NBR, EPDM und Viton.

Anderes Material verfügbar auf Anfrage.



Extraausrüstung

• Sicherheitsabdeckung im Edelstahl
• Isolierende Jacke
• Zusammenbauender Schlüssel
• Grundlagenfüße
• Instrumentflansch
• Thermometer und Manometer

PHE-Lösen von Problemen



Wenn Sie Probleme mit Ihrer Plattenart Wärmetauscher haben, in den meisten Fällen können diese von Ihrem eigenen Personal gelöst werden. Finden Sie bitte unterhalb einer Zusammenfassung von möglichen Problemen sowie mögliche Ursachen und Lösungen.



Eine Bedingung für das ununterbrochene richtige Arbeiten Ihrer Plattenart Wärmetauscher ist unter strikter Einhaltung der zulässigen Werte für Druck und Temperatur erwähnte auf dem Namensschild.

Überschreitung diese Werte, selbst als Spitzen eines kurz-dauerhafte Drucks Schaden der Einheit verursachen und die Ursache von Problemen sind.



Um teure Reparaturen zu vermeiden, raten wir Ihnen die Installationsarbeit und -wartung zu haben, die von richtig ausgebildetem Personal durchgeführt werden. Sie können mit uns auch in Verbindung treten.



Problem	Mögliche Ursache	Mögliche Lösung
Durchsickern	An den Verbindungen	Überprüfen Sie die Gummizwischenlagen (wenn Sie gepasst werden) Überprüfen Sie die Flanschdichtung (wenn Sie gepasst werden) Überprüfen Sie den O-Ring Passen Sie die Spannung-freien Rohre
	Mischen von Primär- und von Sekundär   Stromkreis	Überprüfen Sie die Platten auf Löchern und/oder Sprüngen
	Im Plattenpaket	Überprüfen Sie die Versammlung Überprüfen Sie die Zustand der Dichtungen Überprüfen Sie die richtige Position der Dichtung
	Die Betriebsbedingungen weichen ab   von der Spezifikation	Justieren Sie die Betriebsbedingungen
Unzulänglich   Kapazität	Luft im System	Entlüften Sie das Rohrsystem Überprüfen Sie die Rohrarbeit auf möglichen Siphons
	Die Betriebsbedingungen weichen ab   von der Spezifikation	Justieren Sie die Betriebsbedingungen
	Der Wärmetauscher ist schmutzig	Säubern Sie den Wärmetauscher
	Die Verbindungen sind gewesen   ausgetauscht	Machen Sie die Rohrarbeit nochmals
Zu hoch   Druckabfall	Fluss groß der Entwurfsfluß	Justieren Sie den Fluss
	Kanäle in den Platten blockiert	Eben/sauber
	Falsche Maße	Überprüfen Sie den Druckanzeiger
	Mittlere Abweichung vom Entwurf	Zusatz des zum Beispiel Frostschutzmittels erhöht den Druckabfall
	Luft im System	Entlüften Sie das Rohrsystem Überprüfen Sie die Rohrarbeit auf möglichen Siphons



Platten-Wärmetauscher-Bilder
