Varitherm GEA Plate Heat Exchangers VT20 Soem PHE überzieht Dichtungen für Lebensmittelindustrie

Varitherm GEA Plate Heat Exchangers VT20/VT20P/VT20M Platten und Dichtungen Soems PHE in der Lebensmittelindustrie

Bau VT20/VT20P/VT20M Plate Heat Exchanger



Mit Safetytherm haben Experten gefolgt, mit, eine extrem zuverlässige Version eines herkömmlichen Siegelplattenwärmetauschers zu entwerfen. Zwei extrem dünne Platten mit geschweißten Einlass- und Ausgangöffnungen bilden einen kleinen Durchsickernabstand innerhalb einer doppel-wandigen Platte. Im selten Ereignis eines auftretenden Plattensprunges, garantiert diese kluge Lösung mit speziellen Durchsickernkanälen, dass eine Mischung von nichtkompatibele Medien ausgeschlossen wird und das Durchsickern sichtbar ist.



Die Kompaktbauweise und die Funktion von Safetytherm entspricht den hohen Standards. Unsere Kunden können einer Sache sicher sein: Safetytherm ist ein glänzendes Beispiel einer effektiven und pflegeleichten Doppelplattenlösung, die einer hohen Stufe der Produktionssicherheit garantiert.

Plate Heat Exchanger-Spezifikation des Modell-VT20




Fläche	0.26㎡
Platten-Theta-Winkel	127 ° 127 °
Verbindungs-Durchmesser	79 Millimeter
Platte runzeln Stärke	3,9 Millimeter
Platten-Mitte Length*-Breite	868 * 212 Millimeter
Platten-Form Length*Width	999 * 337 Millimeter



Platten-Wärmetauscher-technische Informationen VT20 /VT20P/VT20M





Modell	Verbindungs-Größe	Dim.A	Dim.B	Dim.C
VT20 Safetytherm	3" (DN80)	21,4" (620mm)	56,6" (1488mm)	Bis 127" (3235mm)
VT40 Safetytherm	5" (DN125)	28,0" (710mm)	74,2" (1885mm)	Bis 139" (3535mm)



Wärmeübertragungs-Platte: Edelstahl 316L.

Dichtung: NBR, EPDM, Viton und andere auf Anfrage.

Portverbindung: Unlinierter, Metallgezeichneter, angehobener geschweißter Hals-Flansch und andere auf Anfrage.

Maximaler Prüfdruck: 230 psig (barg 16)

Maximale Auslegungstemperatur: 370 ° F (°C) 190, abhängig von Dichtungsauswahl

Ungefähre maximale flüssige Strömungsgeschwindigkeit: VT20 Saftetytherm: 440 gpm (100m ³ /hour)

                                                                        VT40 Saftetytherm: 924 gpm (210m ³ /hour)

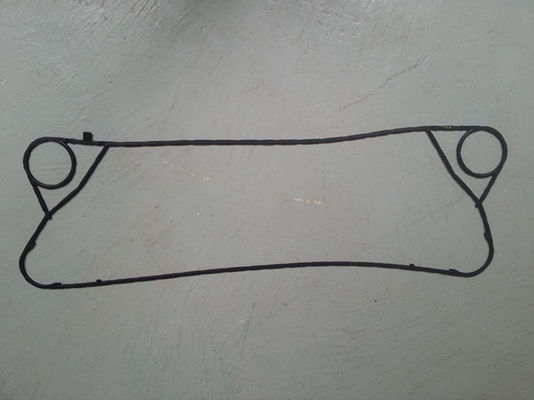

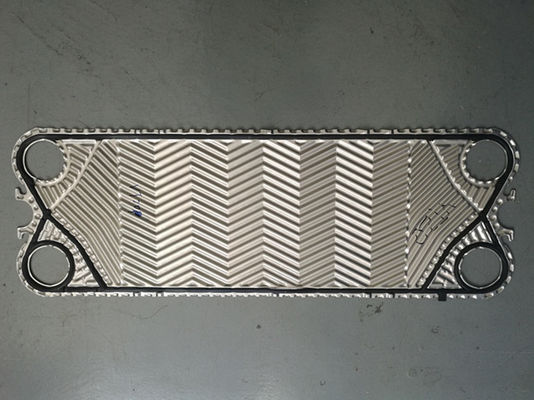

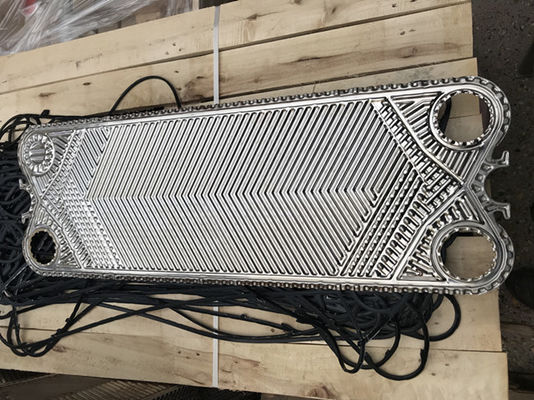

Platten-Wärmetauscher-Dichtungs-u. Platten-Bilder VT20 /VT20P/VT20M





Platten-Wärmetauscher VT20/VT20P/VT20M Gasketed - systematische Produkt-Vielzahl Varitherm





Ob, in der Heizung oder im Abkühlen von Flüssigkeiten, Partikel von bis 2mm, in kondensierenden Dämpfen oder im Gas, das abkühlen und im Gas an Größe enthalten, das in den spezielle Fälle Varitherm-Plattenwärmetauschern die Feuchtigkeit entzieht, eine überzeugende Lösung mit der breitesten Strecke der möglichen Anwendungen anbieten.



Die Varitherm-Reihe hat zwei überzeugende Argumente zu seinen Gunsten. Erstens gibt es eine breite Palette verfügbaren Materialien, von den einschließlich 1.40301/AISI304, Nickel-ansässige Legierung, Incolloy, Nickel, Tantal und Titan. Zweitens kommt sie mit einem einzelnen Plattensatz, der leicht erweitert werden kann, um Ihren zukünftigen Bedarf zu erfüllen. Und dieses macht die Varitherm-Reihe die optimale wirtschaftliche Lösung für gerade ungefähr jede Anwendung.



Vorteile auf einen Blick
Funktionierendruck bis 25 Stangen, Berstdruck bis 32,5 Stangen	Platten in den verschiedenen Größen, in den Furchungen und in den Materialien	Kleber-freies LocIn-Dichtungssystem für vorbildliche Größen VT20-VT80
NBR-, EPDM- und FPM-Dichtungsmaterialien	Spezielle Dichtungsmaterialien, wie Silikon, Hypalon und Butyl verfügbar auf Anfrage	Lackierte Rahmen für alle vorbildlichen Größen
Edelstahlrahmen für vorbildliche Größen VT04 zu VT80



Nutzen auf einen Blick

Hohe Stufe der Produktionssicherheit Effektive Wärmeübertragung Kompaktbauweise Niedriges Durchsickernrisiko Einfache Wartung



Leichte Produktbehandlung



Die leichte Behandlung von den Produkten, die durch die weiche Furchung verursacht werden, trifft das Varitherm die offensichtliche Wahl für die Nahrungsmittelindustrie.





PHE-Art von Safetherm und von Varitherm



Safetytherm	VT10  VT20  VT40
Varitherm	VT04  VT10  VT20  VT40  VT80  VT130  VT180  VT250  VT405  VT805  VT1306  VT2508



VT20-/VT20P/VT20Mrahmen



PHEs sind in den verschiedenen anwendungsspezifischen Rahmenversionen verfügbar. Die grundlegenden Versionen sind die c- und b-Entwürfe, wenn der b-Entwurf vor allem für längere Plattensätze verwendet ist. Varianten dieser Entwürfe werden durch weitere Abkürzungen markiert.





Spezielle Stahlversionen Stianless werden im Nahrungsmittel und in den pharmazeutischen Anwendungen eingesetzt möglicherweise und mit.einschließen Zwischenplatten für das Trennen der einzelnen Abschnitte.

Einige Rahmen werden mit Höhe-justierbaren Basis ausgerüstet





PHE-Störungssuche



1. Unzulängliche Leistung



Störung	Ursache	Abhilfe
Verringertes Wärmeübertragung	Ablagerungen auf überzieht ER	Sauber überzieht ER - säubernd IHN überzieht, während PHE offen und ER überzieht säubernd ist, während PHE geschlossen ist.
	Operation, Flussmedien etc., die vom Entwurfsfall sich unterscheiden	Haben Sie PHE-Entwurf mit neuen Funktionieren Datenfehler durch M&C
Überdruckverlust	Die Verstopfung von vielfältigen Flussabständen versperrt Fluss	Sauber überzieht ER - säubernd IHN überzieht, während PHE offen und ER überzieht säubernd ist, während PHE geschlossen ist.
	Falsche Installation von versperrt IHM Platten Fluss	Überprüfen Sie Installationsauftrag mittels des Schaltplans
	Operation, Flussmedien etc.differing vom Entwurfsfall	Haben Sie PHE-Entwurf mit neuen Funktionieren Datenfehler durch M&C



2. Lecks



Störung	Ursache	Abhilfe
Lecks zwischen überzieht ER - Flussmedien entgehen von ER überziehen Satz	Falsches Spannmaß von PHE	Überprüfen Sie korrektes Spannmaß entsprechend Leistungsschilddaten
	Übermäßiger Funktionierendruck	Überprüfen Sie Funktionierendruck entsprechend Leistungsschilddaten
	Zu hoch der Betriebstemperaturen/zu niedrig	Überprüfen Sie Betriebstemperaturen entsprechend Leistungsschilddaten
	ER Scheibendichtungen nicht richtig setzt	Öffnen Sie das PHE und korrigieren Sie den Sitz von IHM Scheibendichtungen
	ER Scheibendichtungen wird beschmutzt	Öffnen Sie das PHE und säubern Sie IHN Scheibendichtungen
	ER Scheibendichtungen entweder defekt oder verhärtet	Öffnen Sie das PHE und ersetzen Sie IHN Scheibendichtungen
Lecks zwischen IHM Platten und Rahmen, Verstärkungsplatten und Zwischenplatten	Falsch gesetzt überziehen ER und Rahmendichtungen	Öffnen Sie das PHE und den korrekten Sitz von Platten- und Rahmendichtungen
	ER überzieht und Rahmendichtungen werden beschmutzt	Öffnen Sie das PHE und säubern Sie ER überziehen und Rahmendichtungen
	ER überzieht und Rahmendichtungen sind defekt	Öffnen Sie das PHE und ersetzen Sie ER überziehen und Rahmendichtungen
Lecks zwischen Rahmenverbindung und Röhren	Übermäßige Last der Rahmenverbindung von den Röhren	Reduce Verbindungslasten zu die Erlaubnis gehabten Werten
	Dichtung setzte unsachgemäß	Lassen Sie weg weg der Rahmenverbindung und vom korrekten Dichtungssitz nach
	Schmutzige Dichtung	Lassen Sie weg von der Rahmenverbindung nach und säubern Sie die Dichtung
	Defekte Dichtung	Lassen Sie weg von der Rahmenverbindung nach und ersetzen Sie die Dichtung
	Flanschverbindung wird nicht genug festgezogen	Überprüfen Sie Dichtung und ziehen Sie Verbindung gleichmäßig wenn erforderlich wieder an
Beschädigt überzieht ER	Übermäßiges Festziehen von überzieht IHM Satz (Spannmaß unterhalb einer Min.)	Ersetzen Sie defektes ER überzieht
Beschädigt überzieht ER	Korrosion von überzieht IHM Material	Überprüfen Sie Entwurf von PHE betreffend Flussmedien, Kontakt M&C
Beschädigt ER Platten zu Beginn oder am Ende des PHE	Falsche Erdung beim Schweißen auf speziellen Verbindungen zu Verbindungsrohren des offenen Rahmens	Defektes Repalce überzieht ER

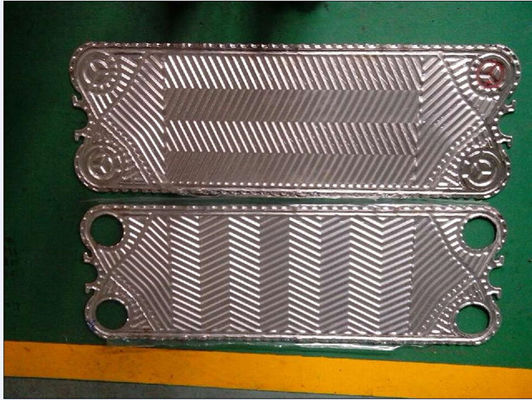

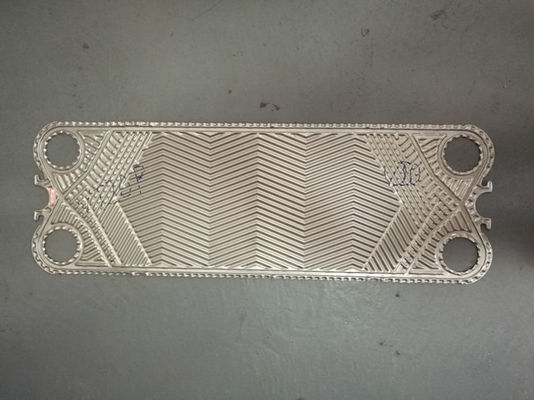

Platten-Wärmetauscher-Bilder





M&C-Hitze-Teil-Unternehmensprofil



Die M&C-Hitze-Teile Co., Ltd. wird in Wuxi, Jiangsu gegründet. M&C wird auf entwerfende und Herstellungswärmeübertragungsausrüstung der hohen Qualität spezialisiert. Die Produktpalette enthält Platten u. Dichtungen, Plattenwärmetauscher, gasketed Wärmetauscher und bronzierte Wärmetauscher. So wie einer der wenigen Produzenten weltweit, M&C Lösungen mit optimalen thermodynamischen Entwürfen für verschiedene Industrien und praktisch alle Anwendungen anbietet.

M&C versehen Sie mit one-stop Zusatzservice, Multuplemarke u. mehrfachen vorbildlichen Alternativen für Ihre Wahl. Wir erfüllen alle Ihre Bedingungen des Plattenwärmetauschers und halten Ihre Maschine, durch unsere reiche Lagerung und schnelle Antwort contunously zu laufen.

Außerdem haben wir ein strenges Qualitätskontroll- und Kundendienstsystem, vom Material kaufend zum Endproduktpaket, bis das Produkt in gutem Zustand empfing. Unsere Produkte sind auf der ganzen Erde auf den verschiedenen Gebieten weitverbreitet gewesen.







M&C überziehen Wärmetauscher-Platten u. Dichtungen, die andere Modelle sich empfehlen



Sondex/Danfoss - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 und so weiter;

APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL und so weiter;

Tranter/Swep - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 und so weiter;

API/Schmidt - Sigma 7, Sigma 9, Sigma 13, Sigma 26, Sigma 27, Sigma 36, Sigma 66, Sigma 106, Sigma 229, Sigma-Stern 45, Sigma-Stern 90 und so weiter;

Vicarb - V4, V13, V20, V28, V45, V60, V100, V110, V130 und so weiter;

Hisaka - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 und so weiter;

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, NT250M, NT250L und so weiter;

Funke - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 und so weiter;

Thermowave - TL200SS/PP, TL250SS/PP, TL400SS/PP. TL650SS/PP und so weiter;

DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M und so weiter;

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 und so weiter;



M&C-Platten-Wärmetauscher-Waren bereit zur Lieferung
