Modell Auxiliary Cooling der APV-Platten-Wärmetauscher-Dichtungs-A085

APV überziehen der Wärmetauscher-Platten-und Dichtungs-A085 Modell Typical Auxiliary Cooling

Plate Heat Exchanger-Funktionsprinzip des Modell-A085


Standardausführung



Der Plattenwärmetauscher besteht aus einigen dünnen gewölbten Metallplatten.

Die Plattenfurchungen bilden Flusskanäle für die Hitze, die Flüssigkeiten austauscht und stellen Stärke zum komprimierten Plattensatz zur Verfügung.

Die Platten enthalten Häfen für flüssige Einlass, Ausgänge und Verbindungsdurchgänge wie erforderlich.

Dichtungen werden zu den Platten befestigt und bilden eine Dichtung zwischen der Hitze, die Flüssigkeiten und die Umgebungen austauscht.

Im Beispiel, das hier gezeigt wird, kommt die kalte Flüssigkeit (Blau) an der Unterseite und an der heißen Flüssigkeit (rot) an der Spitze herein.





Feld



Die Platten werden zusammen an einem vorbestimmten Maß durch die Bindungsstangen zwischen zwei starken Metallplatten festgeklemmt: eine stationäre Platte (Kopf) und ein bewegliches salb (Nachfolger). Beziehungen für die flüssigen Einlass und die Ausgänge können auf jeder Platte hergestellt werden. Die Platten werden an die Spitzenstange gehangen und geführt durch die untere Stange. Eine Endspalte stützt das Spitzen- und untere Lenkerhörnchen.


Plate Heat Exchanger-Spezifikation des Modell-A085


Fläche	0.85㎡
Platten-Theta-Winkel	50 ° 120 °
Verbindungs-Durchmesser	150 Millimeter
Platte runzeln Stärke	3,2 Millimeter
Platten-Mitte Length*-Breite	1531 * 380 Millimeter
Platten-Form Length*Width	1745 * 595 Millimeter



Maße des Rahmen-A085



RAHMEN	Verbindungs-Durchmesser (Zoll)	Maximaler US GPM	Normalspant-Länge (Zoll)		Maximale Fläche (ft-²)
			Minimum	Maximum
A055	6,0	1800	30	98	2700
A085	6,0	1800	30	98	4150
A145	6,0	1800	30	98	6900
R5	4,0	800	37	220	4000
SR9	8,0	3100	46	136	3200

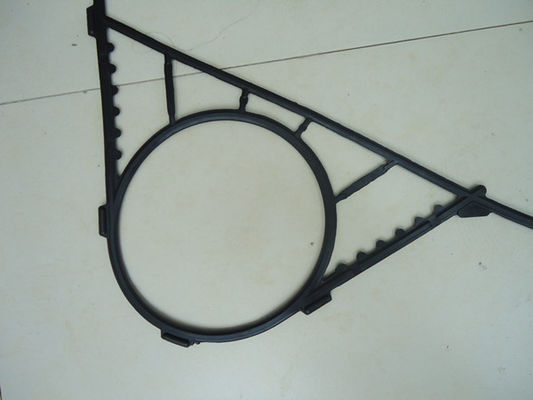

Wärmetauscher-Dichtungs-u. Platten-Bild der Platten-A085







A085 überziehen Hitze Exhcanger-Eigenschaften u. Vorteile u. Nutzen



Plattenwärmetauscher spielen eine wichtige Rolle, wenn sie den Gebrauch von Energie in vielen Heizung und abkühlende Prozesse maximieren, indem sie leistungsfähig Hitze übertragen und Hitze für verringerten Energieverbrauch und Umweltbelastung wieder herstellen.



Wärmetauscher der Platte A085 werden für die Heizung, das Abkühlen, die Kondensieren und Verdampfungsaufgaben für einige Prozesse und Anwendungen über Industrien - einschließlich Öl und gask, Marinesoldaten, Chemikalien, Erdölchemikalien, Stromerzeugung, allgemeine Industrien, HVAC-Anwendungen und Nahrungsmittel- u. Getränkeindustrie verwendet. Mit einem Jahrhundert der Erfahrung und der enormen installierten Basis weltweit, sind die M&C-Hitze-Teile nachgewiesene Entwürfe, die einen kritischen Beitrag zur Leistung, zur Leistungsfähigkeit und zur Zuverlässigkeit der Prozesse der Kunden Jahr für Jahr machen.



Abkühlende Anwendungen	Energierückgewinnungs-Anwendungen	Fangen Sie an, heutigen Tag zu fördern
Sperrwasser für Dampfturbinen Schmieröle der Turbine Hochwertiges Wasser benutzt in abkühlenden Durchgängen des Ständers Drüsendichtungsöle Kraftstoffverbrauchelement-Teichwasser Neutronschild Energie steht bereit Endlosschleife, die unter Verwendung des Meeres, des Flusses oder der Kühltürme abkühlt Druckbehälterabkühlen	Kesselhaus-Speisewasser Dampfablassenhitze und -wasser Geothermische Anwendungen Vorwärmer und/oder Kühlvorrichtungen für Wäschersysteme	Plattenwärmetauscher verringern Wartung und Betriebskosten bei der Minderung der Stillstandszeit und liefern den Nutzen Ihr Bedarf, die Rentabilität Ihres Prozesses zu verbessern. Sachkundige Ingenieure M&CS bearbeiten mit Ihnen jeden Schritt der Weise von Systemdesign zu Durchführung und beyong, Ihr sicherzustellen erhalten die optimale Leistung von Ihrem System. Zu lernen mehr über, wie M&C helfen kann, Ihre Rentabilität zu verbessern.




Soem- u. ODM-PHE Dichtungs-Parameter

Die Dichtungen, die in den Plattenwärmetauschern benutzt werden, müssen Haltbarkeit in den verschiedenen flüssigen Qualitäten und in Temperatur-/Druckzuständen haben. M&C hat die folgenden Dichtungsmaterialien vorbereitet, um eine große Vielfalt von Anwendungen zu stützen.


Material	Max Use Temperature	Härte	Anwendungs-Medien
NBR	℃ 120	76±2	Alkan, Alkan und andere apolare Medien, Heizöl und anderes Mineralöl; Schmiermittel; Tier- und Pflanzenöle; Heißwasser, Salzwasser, usw.
NBR-HT	℃ 140	76±2
HNBR	℃ 150	76±2
EPDM	℃ 150	80±2	Wasser, Dampf, atmosphericozone, nicht-Erdöl-ansässig; Keton; Alkohole polares mittleres usw.
HEPDM	℃ 170	80±2
Viton A	℃ 180	80±2	Säure, Alkali, organisches Lösungsmittel, Heißöl
Viton A (ÖL)
Viton B
Viton G	℃ 200	80±2	Starke Säure, Heißöl sättigte Heißöl des Dampfs
CR	-40~60℃	75±2	Kühlmittel


Soem- u. ODM-PHE Platten-Parameter



Platten-Material	Flüssigkeit
Hastelloy (C276, D205, B2G)	Starke Schwefelsäure, Salzsäure, Phosphorsäure
Titan	Meerwasser, Salzwasser, Salzmittel
Nickel	Hochtemperatur, Hochkonzentrationsscharfe soda
SMO254 (20Cr, 18Ni 6Mo)	Verdünnte schweflige, wässrige Salzlösung, anorganische Wasserlösung
Edelstahl (AISI304, AISI316)	Wasser, Dampf, Schmiermittel



PHE-Platten-Eigenschaft



	EIGENSCHAFT	VORTEILE	WAS IN IT FÜR SIE IST!
	ABSATZGEBIET	Leistungsfähige Fluss-Verteilung	Verhindert schlechte Verteilung
B	GEWÖLBTER ÜBERGANGSbereich DER PLATTEN-PATTERN-HEAT	Fördert Turbulenz, setzt das Verschmutzen herab	Ausgezeichnete HitzeSperrträgheit Maximieren Sie Laufzeit
C	PLATTEN-VERRIEGELUNG	„Eckverschluß“ und „Blasenverschluss“ Konzepte stellen einen stabilen und gut ausgerichteten Plattensatz sicher, wenn die Einheit geschlossen ist	Safe und wirtschaftlicher Betrieb Hohe Brauchbarkeit Minimale Service-Stillstandszeit
D	EASYCLIP-DICHTUNGS-SYSTEM	Abgeschrägte Dichtung umrandet leicht Clip in Platz unter Verwendung Ihrer Werfer Bleibt sicher an der richtigen Stelle und stellt hohe versiegelnde Integrität zur Verfügung	Zuverlässige Operation Einfach und schnell zu ersetzen Keine Spezialwerkzeuge brauchten







Platten-Wärmetauscher für Energie-Industrie-Anwendungen



Leistungsfähig, kompakt und kosteneffektiv



M&C-Plattenwärmetauscher bieten die kosteneffektivsten Lösungen für Wärmeübertragungsanwendungen in der Energieindustrie an, die historisch durch Oberteil- und Rohrtechnologie gedient wurden. Plattenwärmetauscher spielen eine in zunehmendem Maße wichtige Rolle in helfenden Energieproduzenten, das zwingende Klima Wasser und die Energieeinsparungsregelungen zu treffen. Ob Sie Abwärme wiederherstellen oder das Kühlsystem von der abkühlenden Quelle lokalisieren, hat M&C das Anwendungswissen und -produkte, zum Ihrer Leistungsfähigkeit und Leistung zu verbessern. Fortschritte in PHE-Technologie haben ihr geholfen, das Oberteil und das Rohr als die Technologie der Wahl in dieser fordernden Industrie zu verdrängen.



Starker Nutzen

• Schützt Ausrüstung vor dem Schaden, der durch Schadstoffe verursacht wird
• In hohem Grade leistungsfähige Hitzewiederaufnahme
• Strömungsgeschwindigkeiten bis 20.000 GPM
• Vereinfacht Wartung, Rettungszeit und Geld
• Modularbauweise erleichtert Flexibilität für Rekonfiguration
• Kompaktbauweise spart Raum

Leistungsfähigkeit

• Hohe thermische Leistungsfähigkeit spart Geld durch Reduzierung im Wärmebedarfübergangsbereich
• Niedrige Flüssigkeit halten verbessert Startzeit und verringert, flüssige Kosten laufen zu lassen
• Erzielt herauf Hitzewiederaufnahme TPs 97%

Wartung

• Eliminates erschwerte Wartung wie Röntgenstrahl-, Ultraschall- und andere zerstörungsfreieTestverfahren
• 100% korrosionsbeständiges Material verringert Inspektion und Wartung bei der Gewährleistung der zuverlässigen Operation
• Keine beweglichen Teile setzt Erschütterung herab, stellt zuverlässige Operation sicher und verringert Wartung

Kosten

• Niedrigere Anlagekosten, wenn Sie mit traditionellem Oberteil und Rohr verglichen werden
• Leistungsfähiger Entwurf verringert Gewicht
• Aufzugzyklus-Kostenaufstellung
• Das verringerte Verschmutzen führt zu höhere thermische Leistungsfähigkeit und setzt Wartung und Betriebskosten herab
• Niedrigere flüssige Geschwindigkeit maximiert das Plattenleben und verringert Wartung



Platten-Wärmetauscher-Bild











M&C-Hitze-Teil-Unternehmensprofil



Die M&C-Hitze-Teile Co., Ltd. wird in Wuxi, Jiangsu gegründet. M&C wird auf entwerfende und Herstellungswärmeübertragungsausrüstung der hohen Qualität spezialisiert. Die Produktpalette enthält Platten u. Dichtungen, Plattenwärmetauscher, gasketed Wärmetauscher und bronzierte Wärmetauscher. So wie einer der wenigen Produzenten weltweit, M&C Lösungen mit optimalen thermodynamischen Entwürfen für verschiedene Industrien und praktisch alle Anwendungen anbietet.

M&C versehen Sie mit one-stop Zusatzservice, Multuplemarke u. mehrfachen vorbildlichen Alternativen für Ihre Wahl. Wir erfüllen alle Ihre Bedingungen des Plattenwärmetauschers und halten Ihre Maschine, durch unsere reiche Lagerung und schnelle Antwort contunously zu laufen.

Außerdem haben wir ein strenges Qualitätskontroll- und Kundendienstsystem, vom Material kaufend zum Endproduktpaket, bis das Produkt in gutem Zustand empfing. Unsere Produkte sind auf der ganzen Erde auf den verschiedenen Gebieten weitverbreitet gewesen.







M&C überziehen Wärmetauscher-Platten u. Dichtungen, die andere Modelle sich empfehlen



Sondex/Danfoss - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 und so weiter;

APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL und so weiter;

Tranter/Swep - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 und so weiter;

API/Schmidt - Sigma 7, Sigma 9, Sigma 13, Sigma 26, Sigma 27, Sigma 36, Sigma 66, Sigma 106, Sigma 229, Sigma-Stern 45, Sigma-Stern 90 und so weiter;

Vicarb - V4, V13, V20, V28, V45, V60, V100, V110, V130 und so weiter;

Hisaka - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 und so weiter;

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, NT250M, NT250L und so weiter;

Funke - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 und so weiter;

Thermowave - TL200SS/PP, TL250SS/PP, TL400SS/PP. TL650SS/PP und so weiter;

DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M und so weiter;

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 und so weiter;



M&C-Platten-Wärmetauscher-Waren bereit zur Lieferung
