Plate Heat Exchanger-Dichtung Api Schmidt Sigmas 66 Modell-M66 für Warmwasserbereitung

SIGMA 66/M66 API SCHMIDT Modell-Plate Heat Exchanger-Dichtung und -platte für Warmwasserbereitung

SIGMA 66/M66 grundlegende Struktur Modell-Plate Heat Exchangers

Wärmeübertragungsplatten werden, indem man Feinbleche des korrosionsbeständigen Metalls wie Edelstahl oder Titan hergestellt, dann drückt, sie mit Dichtungsdichtungen und Sand zu hängen sie, auf der Führungsschiene anzuhäufen einstellen. , Werden Platten mit Bolzen zwischen den örtlich festgelegten Rahmen und den beweglichen Rahmen festgezogen. Hier gibt es einen bestimmten Abstand zwischen den Wärmeübertragungsplatten, der Flüssigkeit fließen lässt. Die flüssigen Einlass und die Ausgänge sind im örtlich festgelegten Rahmen oder im beweglichen Rahmen.

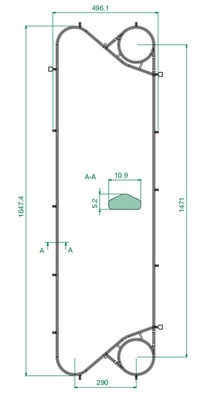

SIGMA 66/M66 Modell-Plate Heat Exchanger-Spezifikation


Fläche	0.66㎡
Platten-Theta-Winkel	53 ° 124 °
Verbindungs-Durchmesser	138 Millimeter
Platte runzeln Stärke	3,8 Millimeter
Platten-Mitte Length*-Breite	1470 * 290 Millimeter
Platten-Form Length*Width	1679 * 498 Millimeter

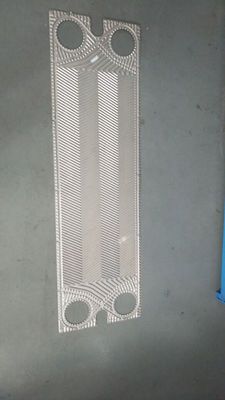

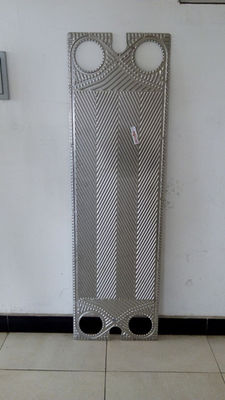

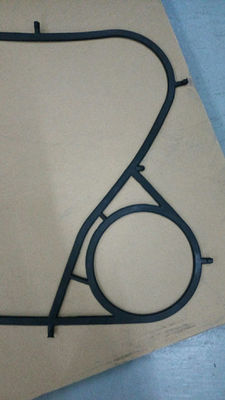

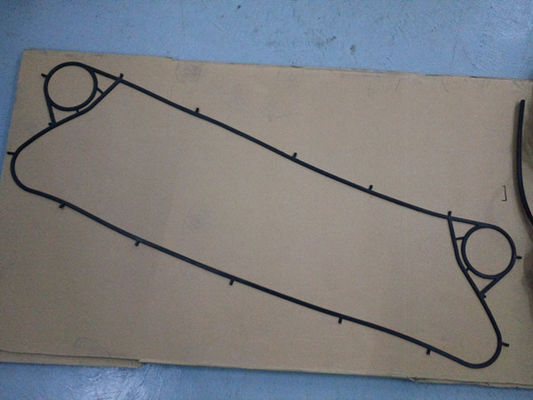

SIGMA 66/M66 Platten-Wärmetauscher-Dichtungs-u. Platten-Bild








Soem- u. ODM-PHE Dichtungs-Parameter

Die Dichtungen, die in den Plattenwärmetauschern benutzt werden, müssen Haltbarkeit in den verschiedenen flüssigen Qualitäten und in Temperatur-/Druckzuständen haben. M&C hat die folgenden Dichtungsmaterialien vorbereitet, um eine große Vielfalt von Anwendungen zu stützen.


Material	Max Use Temperature	Härte	Anwendungs-Medien
NBR	℃ 120	76±2	Alkan, Alkan und andere apolare Medien, Heizöl und anderes Mineralöl; Schmiermittel; Tier- und Pflanzenöle; Heißwasser, Salzwasser, usw.
NBR-HT	℃ 140	76±2
HNBR	℃ 150	76±2
EPDM	℃ 150	80±2	Wasser, Dampf, atmosphericozone, nicht-Erdöl-ansässig; Keton; Alkohole polares mittleres usw.
HEPDM	℃ 170	80±2
Viton A	℃ 180	80±2	Säure, Alkali, organisches Lösungsmittel, Heißöl
Viton A (ÖL)
Viton B
Viton G	℃ 200	80±2	Starke Säure, Heißöl sättigte Heißöl des Dampfs
CR	-40~60℃	75±2	Kühlmittel


Soem- u. ODM-PHE Platten-Parameter



Die Platten werden besonders von den verschiedenen Mustern vorgewählt, um optimalen Bereich und kosteneffektiven Wärmetauscher für jede Einheit zu erzielen. Diese Platten können in drei Art, h-Art, L Art, Mischungsart klassifiziert werden.



Platte runzeln



Kanalanordnung des niedrigen Winkels für niedrigeres zulässiges Druckabfall Anforderungsanwendungen;



Mischkanalanordnung, damit optionale Anordnung die optimierte Leistung gewinnt;



Kanalanordnung des hohen Winkels für höhere thermische Leistung und zulässiges Druckabfall Anforderungsanwendungen



Die Standardmaterialien



Edelstahl 304



Dieses ist das preiswerteste Wärmeübertragungs-Plattenmaterial. Es hat niedrige Korrosionsbeständigkeit und ist normalerweise in einer Stärke von 0.5mm nur verfügbar. Diese Art der Wärmeübertragungsplatte wird gewöhnlich in HVAC-Anwendungen benutzt.



Edelstahl 316



Dieses ist das allgemeinste Wärmeübertragungs-Plattenmaterial und wird in vielen Anwendungen verwendet. Edelstahl 316 hat eine hohe Korrosionsbeständigkeit und ist in der Stärke von 0.5mm bis 0.8mm gewöhnlich verfügbar.



Titan



Diese Art ist gegen chemischen Angriff, einschließlich die meisten Säure-, Chlorverbindungs-, Meerwasser- und Chlorchemikalien sehr beständig. Diese Stärke des Titans ist normalerweise von 0.5mm bis 0.6mm.



Hastelloy C276



Andere allgemeine Namen: Legierung C276, Hastelloy C, Inconel-® C-276, Hastelloy C276.

Hastelloy C276 ist eine Nickel-Molybdänchromsuperlegierung mit Wolfram hinzufügte für ausgezeichnete Korrosionsbeständigkeit in einer Vielzahl der rauen Umwelt. Legierung C-276 ist in der rauesten Umwelt wie chemischer Verarbeitung, Umweltschutz, Massen- und Papierproduktion, industrielle und städtische Abfallbehandlung und saure Erdgaswiederaufnahme weitverbreitet. Die Stärke kann von 0.6mm bis 0.8mm reichen.



SMO 254



Sandvik 254 SMO ist ein Austenitedelstahl der Hochlegierung, der für Gebrauch im Meerwasser und in anderen aggressiven Chlorverbindunglagermedien entwickelt wird. Stärke verfügbar von 0.6mm bis 0.8mm.





PHE-Verwendungsgebiete/Gelegenheiten


Chemikalie	Coustic-Soda, Düngemittel, Erdölchemikalie, Erdölraffinerie, Öl u. fette, pharmazeutische, Schwefelsäure-Abkühlen
Nahrung	Milch, Bier, alkoholfreies Getränk, Soße, Wein, Gleiter brachte Sterilisator an
HVAC	Klimaanlage, Spitzenwarmwasserbereitung
Stahlwerk	Hochofen, Stranggießen, C.O.G, überziehend u. galvanisieren, Explosion furmace Abkühlen
Metall	Überziehen, löschend, Anodisierung und malen
Masse u. Papier	Schwarzer Alkohol, weißer Alkohol, Digestor, Hitze-Wiederaufnahme
Gewebe	Synthetische Faser, Spinnen, färbend
Zentrales Abkühlen	Meerwasser, Flusswasser, Kraftwerk, Mit-Generation, Marinesoldat und viele andere.




Platten-Wärmetauscher-Eigenschaften

Wärmeübertragungs-Platten

Jede Wärmeübertragungsplatte wird zu den verschiedenen Mustern gerunzelt, um seine Stärke und Wärmeübertragungsbereich zu erhöhen. Außerdem schafft die Furchung hohe Turbulenz und erzielt dadurch hohen Wärmeübertragungskoeffizienten. Die Platte wird mit Durchgangsloch auf jeder Ecke versehen. Jede Platte wird mit einer Dichtung fest-versiegelt, die in seine Zusatznut gepasst wird.




Fluss-Kanal

Die Platten werden in Ein-Platte und B-Platte unterteilt, und ein Durchgang wird zwischen diesen Platten gebildet. Die flüssigen Flüsse der hohen Temperatur abwechselnd und in die entgegengesetzte Richtung der anderen Flüssigkeit. Folglich wird hohe leistungsfähige Übertragung der Hitze durch diese Platten erzielt.

Ein-Platte, als aufgehoben, würde B-Platte werden. Wie solche einzige Art Platte als Ein-Platte und B-Platte für die meisten Modelle benutzt werden kann.


Einfache Wartung

Der Plattenwärmetauscher kann für Inspektion und Wartung durch die Lockerung der Festziehenbolzen und der Nüsse leicht geöffnet werden. Zusammenbau und Eröffnung der Einheit werden auch leicht durchgeführt.

Weniger Installations-Raum

Der leichte und kompakte Bau spart den Installationsraum bis 1/4 und das Gewicht bis 1/3 des Oberteil- u. Rohrwärmetauschers beziehungsweise. Darüber hinaus erleichtert leichte und dünne Heizplatte mit weniger liquidhold die Installationsarbeit.

Der Platten-Wärmetauscher kann für das Säubern auseinandergebaut werden, ohne Arbeit zu leiten, während die Oberteil- u. Rohrhitze einen zusätzlichen Raum für das Rohrbündel herausziehen benötigt.






Platten-Wärmetauscher-Vorteile



1. Wärmeübertragungskoeffizient ist ungefähr 2mal, die wie dass vom Oberteil- u. Rohrwärmetauscher so hoch sind. Die kondensierende Oberfläche wird immer gesichert und der Wärmeübertragungskoeffizient wird verbessert, weil Kondensat sofort heraus abgelassen wird.

2. Um weniger DampfDruckabfall als die herkömmliche Plattenart Wärmetauscher viel zu erzielen, ist besondere Berücksichtigung der Platteneigenschaft eingelassener Beitrag.

3. Kühlwasserverbrauch ist über Hälfte des Wärmetauschers.

4. Der Gebrauch der Dichtung wird selektiv verwendet und er erweitert die Anwendung zum breiten Feld.

5. Einfache Änderung der condesing Kapazität durch Zunahme oder die Verringerung der Anzahl von Platten.

6. Wegen der Einlass- und Ausgangverbindungen an der gleichen Seite, kann Art des SIGMA 66/M66 nicht nur ein Gesamtkondensator aber auch am teilweisen Kondensator angewendet werden.



Platten-Wärmetauscher-Bild









M&C-Hitze-Teil-Unternehmensprofil



Die M&C-Hitze-Teile Co., Ltd. wird in Wuxi, Jiangsu gegründet. M&C wird auf entwerfende und Herstellungswärmeübertragungsausrüstung der hohen Qualität spezialisiert. Die Produktpalette enthält Platten u. Dichtungen, Plattenwärmetauscher, gasketed Wärmetauscher und bronzierte Wärmetauscher. So wie einer der wenigen Produzenten weltweit, M&C Lösungen mit optimalen thermodynamischen Entwürfen für verschiedene Industrien und praktisch alle Anwendungen anbietet.

M&C versehen Sie mit one-stop Zusatzservice, Multuplemarke u. mehrfachen vorbildlichen Alternativen für Ihre Wahl. Wir erfüllen alle Ihre Bedingungen des Plattenwärmetauschers und halten Ihre Maschine, durch unsere reiche Lagerung und schnelle Antwort contunously zu laufen.

Außerdem haben wir ein strenges Qualitätskontroll- und Kundendienstsystem, vom Material kaufend zum Endproduktpaket, bis das Produkt in gutem Zustand empfing. Unsere Produkte sind auf der ganzen Erde auf den verschiedenen Gebieten weitverbreitet gewesen.





M&C überziehen Wärmetauscher-Platten u. Dichtungen, die andere Modelle sich empfehlen



Sondex/Danfoss - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 und so weiter;

APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL und so weiter;

Tranter/Swep - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 und so weiter;

API/Schmidt - Sigma 7, Sigma 9, Sigma 13, Sigma 26, Sigma 27, Sigma 36, Sigma 66, Sigma 106, Sigma 229, Sigma-Stern 45, Sigma-Stern 90 und so weiter;

Vicarb - V4, V13, V20, V28, V45, V60, V100, V110, V130 und so weiter;

Hisaka - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 und so weiter;

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, NT250M, NT250L und so weiter;

Funke - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 und so weiter;

Thermowave - TL200SS/PP, TL250SS/PP, TL400SS/PP. TL650SS/PP und so weiter;

DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M und so weiter;

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 und so weiter;
