Hisaka-Platten-Art Wärmetauscher-Dichtung LX10 für Schiffbau

Hisaka-Platten-Art Wärmetauscher AUX.F.W. KÜHLVORRICHTUNG LX195/LX135/LX10A/LX10 für Schiffbau

Grundlegende Struktur Plate Heat Exchangers des Modell-LX195/LX135

Wärmeübertragungsplatten werden, indem man Feinbleche des korrosionsbeständigen Metalls wie Edelstahl oder Titan hergestellt, dann drückt, sie mit Dichtungsdichtungen und Sand zu hängen sie, auf der Führungsschiene anzuhäufen einstellen. , Werden Platten mit Bolzen zwischen den örtlich festgelegten Rahmen und den beweglichen Rahmen festgezogen. Hier gibt es einen bestimmten Abstand zwischen den Wärmeübertragungsplatten, der Flüssigkeit fließen lässt. Die flüssigen Einlass und die Ausgänge sind im örtlich festgelegten Rahmen oder im beweglichen Rahmen.

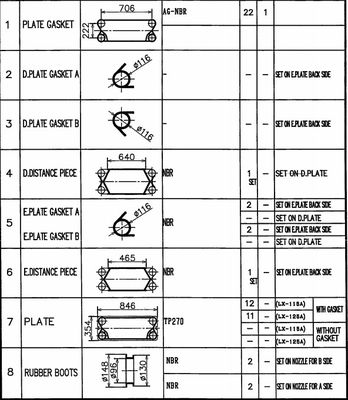

Plate Heat Exchanger-Spezifikation des Modell-LX195/LX135

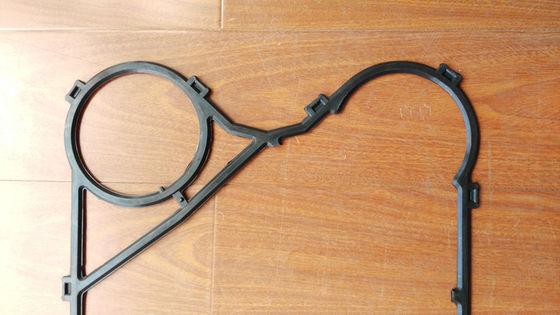

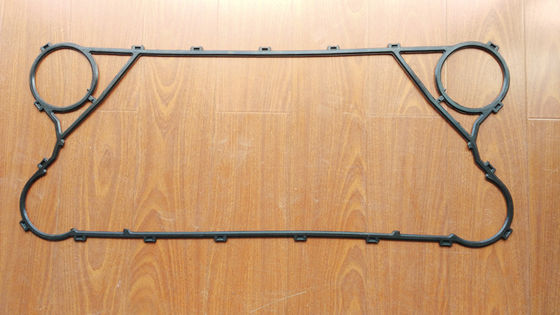

Wärmetauscher-Dichtungs-Bild der Platten-LX195/LX135

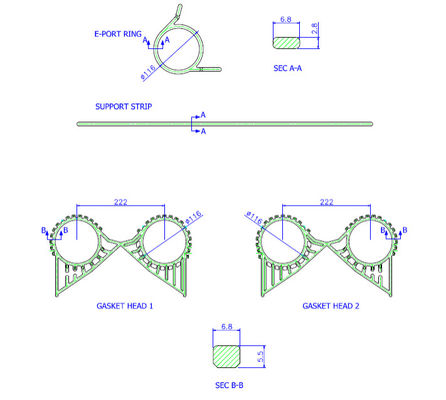

PHE-Dichtungs-Parameter

Die Dichtungen, die in den Plattenwärmetauschern benutzt werden, müssen Haltbarkeit in den verschiedenen flüssigen Qualitäten und in Temperatur-/Druckzuständen haben. M&C hat die folgenden Dichtungsmaterialien vorbereitet, um eine große Vielfalt von Anwendungen zu stützen.



PHE-Platten-Parameter

Die Platten werden besonders von den verschiedenen Mustern vorgewählt, um optimalen Bereich und kosteneffektiven Wärmetauscher für jede Einheit zu erzielen. Diese Platten können in drei Art, h-Art, L Art, Mischungsart klassifiziert werden.

PHE-Verwendungsgebiete/Gelegenheiten



Platten-Wärmetauscher-Eigenschaften

Wärmeübertragungs-Platten

Jede Wärmeübertragungsplatte wird zu den verschiedenen Mustern gerunzelt, um seine Stärke und Wärmeübertragungsbereich zu erhöhen. Außerdem schafft die Furchung hohe Turbulenz und erzielt dadurch hohen Wärmeübertragungskoeffizienten. Die Platte wird mit Durchgangsloch auf jeder Ecke versehen. Jede Platte wird mit einer Dichtung fest-versiegelt, die in seine Zusatznut gepasst wird.


Fluss-Kanal

Die Platten werden in Ein-Platte und B-Platte unterteilt, und ein Durchgang wird zwischen diesen Platten gebildet. Die flüssigen Flüsse der hohen Temperatur abwechselnd und in die entgegengesetzte Richtung der anderen Flüssigkeit. Folglich wird hohe leistungsfähige Übertragung der Hitze durch diese Platten erzielt.

Ein-Platte, als aufgehoben, würde B-Platte werden. Wie solche einzige Art Platte als Ein-Platte und B-Platte für die meisten Modelle benutzt werden kann.


Einfache Wartung

Der Plattenwärmetauscher kann für Inspektion und Wartung durch die Lockerung der Festziehenbolzen und der Nüsse leicht geöffnet werden. Zusammenbau und Eröffnung der Einheit werden auch leicht durchgeführt.

Weniger Installations-Raum

Der leichte und kompakte Bau spart den Installationsraum bis 1/4 und das Gewicht bis 1/3 des Oberteil- u. Rohrwärmetauschers beziehungsweise. Darüber hinaus erleichtert leichte und dünne Heizplatte mit weniger liquidhold die Installationsarbeit.

Der Platten-Wärmetauscher kann für das Säubern auseinandergebaut werden, ohne Arbeit zu leiten, während die Oberteil- u. Rohrhitze einen zusätzlichen Raum für das Rohrbündel herausziehen benötigt.


Platten-Wärmetauscher-Vorteile

1. Wärmeübertragungskoeffizient ist ungefähr 2mal, die wie dass vom Oberteil- u. Rohrwärmetauscher so hoch sind. Die kondensierende Oberfläche wird immer gesichert und der Wärmeübertragungskoeffizient wird verbessert, weil Kondensat sofort heraus abgelassen wird.

2. Um weniger DampfDruckabfall als die herkömmliche Plattenart Wärmetauscher viel zu erzielen, ist besondere Berücksichtigung der Platteneigenschaft eingelassener Beitrag.

3. Kühlwasserverbrauch ist über Hälfte des Wärmetauschers.

4. Der Gebrauch der Dichtung wird selektiv verwendet und er erweitert die Anwendung zum breiten Feld.

5. Einfache Änderung der condesing Kapazität durch Zunahme oder die Verringerung der Anzahl von Platten.

6. Wegen der Einlass- und Ausgangverbindungen an der gleichen Seite, kann Art LX195/LX135 nicht nur ein Gesamtkondensator aber auch am teilweisen Kondensator angewendet werden.

Platten-Wärmetauscher-Bild

M&C-Hitze-Teil-Unternehmensprofil

Die M&C-Hitze-Teile Co., Ltd. wird in Wuxi, Jiangsu gegründet. M&C wird auf entwerfende und Herstellungswärmeübertragungsausrüstung der hohen Qualität spezialisiert. Die Produktpalette enthält Platten u. Dichtungen, Plattenwärmetauscher, gasketed Wärmetauscher und bronzierte Wärmetauscher. So wie einer der wenigen Produzenten weltweit, M&C Lösungen mit optimalen thermodynamischen Entwürfen für verschiedene Industrien und praktisch alle Anwendungen anbietet.

M&C versehen Sie mit one-stop Zusatzservice, Multuplemarke u. mehrfachen vorbildlichen Alternativen für Ihre Wahl. Wir erfüllen alle Ihre Bedingungen des Plattenwärmetauschers und halten Ihre Maschine, durch unsere reiche Lagerung und schnelle Antwort contunously zu laufen.

Außerdem haben wir ein strenges Qualitätskontroll- und Kundendienstsystem, vom Material kaufend zum Endproduktpaket, bis das Produkt in gutem Zustand empfing. Unsere Produkte sind auf der ganzen Erde auf den verschiedenen Gebieten weitverbreitet gewesen.

M&C überziehen Wärmetauscher-Platten u. Dichtungen, die andere Modelle sich empfehlen

Sondex/Danfoss - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 und so weiter;

APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL und so weiter;

Tranter/Swep - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 und so weiter;

API/Schmidt - Sigma 7, Sigma 9, Sigma 13, Sigma 26, Sigma 27, Sigma 36, Sigma 66, Sigma 106, Sigma 229, Sigma-Stern 45, Sigma-Stern 90 und so weiter;

Vicarb - V4, V13, V20, V28, V45, V60, V100, V110, V130 und so weiter;

Hisaka - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 und so weiter;

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, NT250M, NT250L und so weiter;

Funke - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 und so weiter;

Thermowave - TL200SS/PP, TL250SS/PP, TL400SS/PP. TL650SS/PP und so weiter;

DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M und so weiter;

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 und so weiter;
